Ouvrez votre ensemble et un ensemble de câbles et faisceaux. L'ensemble de câbles et faisceaux contient les données de câbles et de faisceaux.
Créer un ensemble de câbles et faisceaux

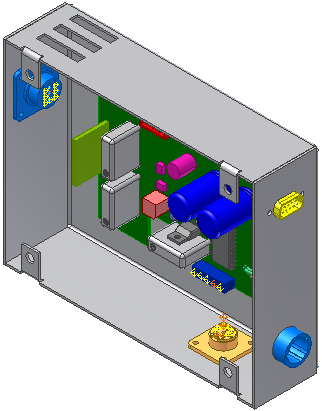

- Ouvrez Enclosure_Assembly.iam dans le sous-dossier Cable & Harness. Il s'agit du même ensemble que vous utilisiez dans le didacticiel précédent.
-
Sur le ruban, cliquez sur l'onglet Assembler
le groupe de fonctions Début Câble et faisceau . - Dans la boîte de dialogue Créer un faisceau, entrez Harness Assembly1.iam comme nom de l'ensemble de câbles et faisceaux, puis acceptez l'emplacement par défaut.
- Cliquez sur OK.
Le système ajoute l'ensemble de câbles et faisceaux au navigateur et active l'environnement Câble et faisceau.
- L'onglet Câble et faisceau s'affiche sur le ruban. Placez le curseur sur une commande dans le ruban pour afficher l'info-bulle correspondante.
- Localisez le nouvel ensemble de câbles et faisceaux dans la hiérarchie du navigateur.
