Sur le ruban, accédez à la boîte de dialogue des paramètres du plan de sol.
- Dans l'onglet Afficher
groupe de fonctions Apparence liste déroulante Plan de sol, cliquez sur Paramètres.
Remarque : En cas de modification d'un ensemble sur place, le seul plan visible est le plan du sol du document parent. Ouvrez le document séparément pour accéder à la visibilité du plan de sol.
Réorientation du plan de sol
- Modifiez l'orientation de l'outil ViewCube. Orientez la caméra pour regarder vers l'emplacement où vous souhaitez placer le plan de sol. Ensuite, dans le menu contextuel de l'outil ViewCube, sélectionnez Définir la vue en cours sur Haut.
Positionnement du plan de sol
- Dans l'onglet Afficher groupe de fonctions Apparence liste déroulante Plan de sol, cliquez sur Paramètres

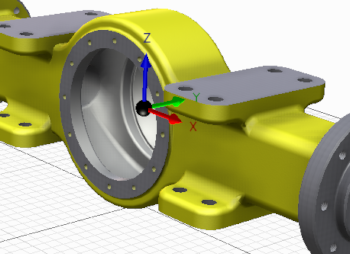

. S'il n'est pas visible, le plan de sol s'affiche. Vous pouvez voir les modifications que vous apportez à l'affichage du modèle. - Le trièdre de l'origine du plan de sol s'affiche au niveau de l'origine du modèle. Pour activer les modifications du positionnement, sélectionnez l'option Ajustement manuel. Dans la fenêtre graphique, cliquez sur une flèche du trièdre et faites-la glisser pour utiliser le positionnement contraint de manière directionnelle, et faites de même avec la sphère centrale afin d'utiliser le positionnement tridimensionnel pour l'origine.
Lors du changement de position, l'accrochage aux objets est activé, ce qui simplifie la sélection du sommet du modèle.
Remarque : Le trièdre n'accepte pas la saisie de rotation.
Le curseur s'accroche aux sommets du modèle, mais les sélections ne sont pas associatives.
Redimensionnement manuel du plan de sol
- Dans l'onglet Afficher groupe de fonctions Apparence, liste déroulante Plan de sol, cliquez sur Paramètres.
- Dans la boîte de dialogue, sélectionnez l'option Ajustement manuel.
- Dans la fenêtre graphique, sélectionnez une ligne de contour ou un coin du plan de sol et faites-le glisser afin de le redimensionner.
Remarque : Pour que le plan de sol soit redimensionné automatiquement, sélectionnez l'option Ajustement automatique au modèle. Cette option ajuste également automatiquement l'emplacement du point le plus bas de la géométrie du modèle.
