A présent, vous allez définir l'affinement de maillage local.
- Activez Vue du maillage et orientez le modèle comme indiqué.
- Cliquez avec le bouton droit de la souris sur le dossier Maille, puis choisissez Contrôle de maillage local.

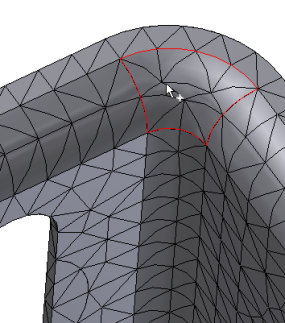

- Sélectionnez la face du raccord de coin et saisissez 0.5 mm dans le champ Taille d'élément.
- Cliquez sur OK.
- Pour afficher un aperçu du maillage, cliquez avec le bouton droit de la souris sur le dossier Maille et choisissez Mettre à jour le maillage .

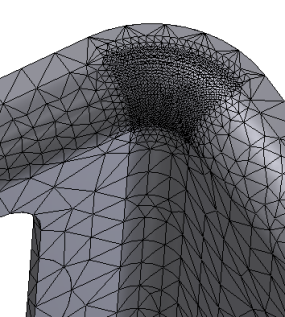

La prévisualisation du maillage affiche un maillage beaucoup plus fin sur la face du raccord de coin par rapport au maillage de la première simulation.
