Environnement d'analyse de l'ossature

Vous pouvez à présent entrer dans l'environnement d'analyse de l'ossature.

1. Dans le ruban, cliquez sur l'onglet Environnementsle groupe de fonctions CommencerAnalyse de l'ossature.
2. Dans le groupe de fonctions Gérer, cliquez sur la commande Créer une simulation. La boîte de dialogue Créer une simulation s'affiche.
3. Passez à l'onglet Etat du modèle. Dans le menu déroulant Vue de conception, choisissez par défaut. La vue par défaut affiche l'intégralité de l'ensemble que vous voulez analyser.
4. Cliquez sur OK pour fermer la boîte de dialogue.

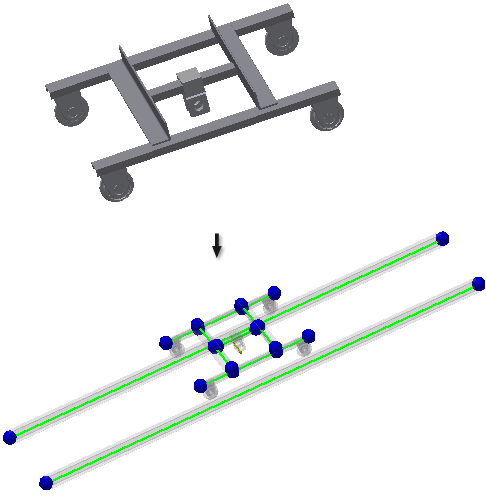

   Le modèle Inventor est automatiquement converti en poutres et noeuds idéalisés, et une simulation est créée. Le symbole de gravité s'affiche également.



Le navigateur affiche l'arborescence de l'ensemble ainsi que les dossiers associés à l'analyse.

La plupart des commandes figurant dans les groupes de fonctions du ruban sont à présent disponibles. Les commandes désactivées sont activées après l'exécution de la simulation.
