La commande Déplacer une face est disponible à la fois dans les environnements de modélisation de pièce 3D et de modification du solide de base. La fonction Déplacer une face est ajoutée au navigateur, lorsque vous utilisez la commande dans l'environnement de modélisation de pièce 3D. La fonction n'est pas ajoutée au navigateur, lorsque vous déplacez des faces dans l'environnement de modification du solide de base.

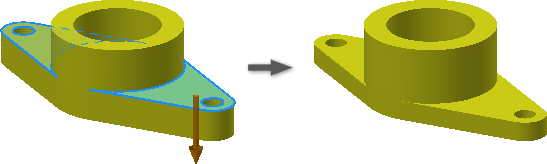

Sélectionnez toutes les faces à déplacer en même temps. Le déplacement des faces en tant que groupe constitue le moyen le plus simple pour conserver les positions relatives.
Dans les environnements de pièce, d'assemblage et de construction soudée, vous pouvez spécifier une direction et une distance explicites de déplacement d'un jeu de faces. Vous pouvez également déplacer et faire pivoter librement un jeu de faces ou de fonctions autour de l'axe X, Y ou Z.

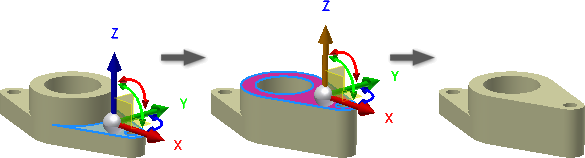

Déplacement ou rotation des faces à l'aide de l'option Déplacement libre
- Dans une construction soudée, cliquez deux fois sur le dossier Préparations dans le navigateur.
- Ouvrez le fichier à modifier.
- Dans le ruban, cliquez sur l'onglet Modèle 3D
le groupe de fonctions Modifier Déplacer une face . Vous pouvez également activer l'environnement de modification du solide de base en cliquant avec le bouton droit de la souris sur le solide de base dans le navigateur et en sélectionnant Modifier le solide. - L'option Déplacement libre est active par défaut
. - Sélectionnez la ou les faces que vous souhaitez déplacer ou faire pivoter.
- Cliquez sur la flèche rouge, verte ou bleue sur le trièdre pour déplacer la ou les faces le long de l'axe X, Y ou Z, respectivement. Vous pouvez également entrer une valeur numérique dans la zone de saisie.
- Cliquez sur le manipulateur de rotation rouge pour effectuer une rotation dans le plan YZ autour de l'axe X. Cliquez sur le manipulateur de rotation vert pour effectuer une rotation dans le plan XZ autour de l'axe Y. Cliquez sur le manipulateur de rotation bleu pour effectuer une rotation dans le plan XY autour de l'axe Z. Vous pouvez également entrer une valeur d'angle dans la zone de saisie.
- Pour repositionner le trièdre :
- Cliquez sur l'axe linéaire, rotationnel ou planaire du trièdre pour le réorienter.
- Cliquez sur le bouton Repositionner le trièdre dans la mini-barre d'outils
. - Sélectionnez une arête linéaire ou une face plane pour réorienter le trièdre. Les plans de construction, les axes de construction et les courbes d'esquisse 2D et 3D sont également des sélections valides pour la réorientation du trièdre.
- Lorsque le trièdre est réorienté, passez à l'opération de déplacement libre.
- Pour activer l'accrochage à une face ou un point :
- Cliquez sur l'axe linéaire du trièdre ou la poignée de rotation correspondant à l'orientation de la face sur laquelle vous souhaitez effectuer l'accrochage. Si un déplacement linéaire ou planaire est sélectionné sur le trièdre, la face se déplace sur l'axe. Si la rotation est sélectionnée, la face pivote dans l'alignement.
- Cliquez sur le bouton Accrocher à dans la mini-barre d'outils
. - Sélectionnez la face ou le point de construction que vous souhaitez aligner.
- Cliquez sur le bouton OK dans la mini-barre d'outils pour terminer l'opération et quitter la commande. Vous pouvez également cliquer sur le bouton Appliquer pour appliquer les modifications et sélectionner d'autres faces auxquelles appliquer des transformations linéaires ou rotationnelles cumulatives.
Déplacer les faces en fonction de la direction et de la distance
- Dans une construction soudée, cliquez deux fois sur le dossier Préparations dans le navigateur.
- Ouvrez le fichier à modifier.
- Lancez la commande, cliquez sur la liste déroulante, puis sélectionnez Direction et Distance
. - Sélectionnez la ou les faces que vous souhaitez déplacer.
- Dans la fenêtre graphique, cliquez sur une face, une arête ou un axe de construction pour définir la direction. La direction par défaut est l'inverse de la direction normale pour une face sélectionnée. Vous pouvez cliquer sur le bouton Inverser pour inverser la direction.
- Entrez la distance en effectuant l'une des opérations suivantes :
- Entrez une valeur numérique ou une équation. L'équation ne peut pas contenir de nom de paramètre.
- Cliquez sur la flèche pour afficher les valeurs récentes, puis sélectionnez-en une.
- Cliquez sur la flèche pour accéder à la commande de mesure. La valeur mesurée apparaît automatiquement dans le champ de distance.
- En cas de modification dans l'environnement du solide de base, cliquez sur Terminer pour fermer et revenir à l'environnement de modélisation 3D.
Déplacer une face en fonction de la distance dans un plan
- Dans une construction soudée, cliquez deux fois sur le dossier Préparations dans le navigateur.
- Ouvrez le fichier à modifier.
- Dans le ruban, cliquez sur l'onglet Modèle 3D le groupe de fonctions Modifier Déplacer une face . Vous pouvez également activer l'environnement de modification du solide de base en cliquant avec le bouton droit de la souris sur le solide de base dans le navigateur et en sélectionnant Modifier le solide.
- Sélectionnez la ou les faces que vous souhaitez déplacer.
- Cliquez sur Points et plan.
- Dans la fenêtre graphique, cliquez sur un plan.
- Cliquez sur Points, puis cliquez sur deux points pour définir le point de départ et celui de fin.
Si nécessaire, les points sont projetés sur le plan et une ou plusieurs faces sont déplacées par rapport aux points projetés.
- En cas de modification dans l'environnement du solide de base, cliquez sur Terminer pour fermer et revenir à l'environnement de modélisation 3D.
Remarque : Vous ne pouvez sélectionner que des points de construction, l'extrémité ou le milieu d'une arête linéaire ou le centre d'une arête circulaire.
