Pour que l'adaptativité et la modélisation structurelle fonctionnent ensemble, l'ensemble doit être contraint à l'aide d'une procédure particulière. Contraignez les plans d'origine des composants sur les plans d'origine de la pièce de schéma du gabarit iCopy. Cette procédure donne les meilleurs résultats.

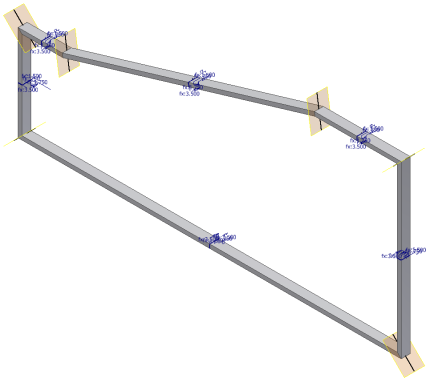

- Dans la fenêtre du modèle, cliquez et faites glisser une pièce de l'ossature. La pièce n'est pas contrainte et est libre de se déplacer.
- Dans le navigateur Modèle, développez les dossiers Origine pour Skeleton-frame:1 et Frame1:1.
- Lancez la commande Contrainte. Dans la zone Solution de la boîte de dialogue,
- Cliquez sur la contrainte de Placage, si elle n'est pas déjà active, puis choisissez l'option Affleurement.
- Dans le dossier Origine de Skeleton-frame:1, sélectionnez le plan XY.
- Dans le dossier Origine de Frame1:1, sélectionnez le plan XY.
- Cliquez sur Appliquer.
- Répétez l'opération pour créer des contraintes entre les plans XZ/XZ et les plans YZ/YZ.
- Répétez l'opération pour les trois plans de l'origine des ossatures restantes (de Frame2 à Frame6).
- Enregistrez et fermez le fichier.
