- Pour créer un dessin, cliquez sur
Nouveau. - Dans la boîte de dialogue Créer un fichier, cliquez sur le dossier Gabarits et sélectionnez ANSI (in).idw, puis cliquez sur Créer.
- Enregistrez le document de dessin sous le nom MyAccumulator.idw.
-
Sur le ruban, cliquez sur l'onglet Placer les vues le groupe de fonctions Créer Base . La boîte de dialogue Vue de dessin s'affiche. - Sélectionnez Active dans la zone Orientation de l'onglet Composant pour utiliser l'orientation de la vue active dans le fichier ensemble. Conservez les paramètres par défaut pour les autres options. Remarque :
- L'ensemble Accumulator.iam est sélectionné dans Fichier.
- La représentation de vue par défaut et le niveau de détail principal sont sélectionnés.
- L'échelle de la vue est définie sur 0.08:1.
- L'option Créer des vues projetées immédiatement après la création de vue de base est sélectionnée.
- Placez l'aperçu dans le quadrant supérieur droit de la feuille de dessin. Cliquez pour placer la vue.
Remarque : Ne cliquez pas sur OK dans la boîte de dialogue Vue de dessin. Si vous cliquez sur OK, la vue est placée à un emplacement au hasard et la commande se termine. - Déplacez le curseur vers le bas pour afficher un aperçu de la vue projetée. Cliquez pour placer la vue projetée.

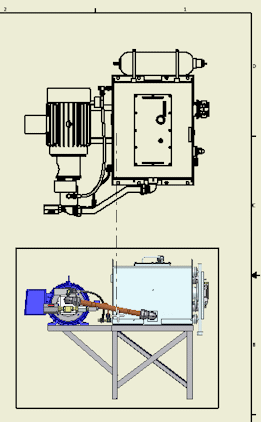

- Cliquez avec le bouton droit de la souris, puis choisissez Créer . Deux vues sont créées dans le dessin.
- Enregistrez le document de dessin.
