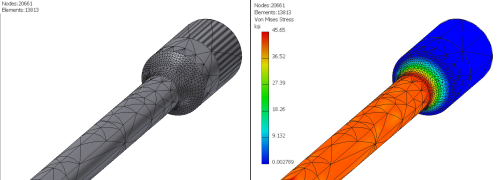

Le contrôle de maillage local fournit un maillage spécifique pour les petites faces et les faces complexes sur lesquelles la taille de maille normale ne permet pas d'obtenir des résultats suffisamment détaillés. Ce type de contrôle est particulièrement recommandé pour obtenir des contraintes plus réalistes dans une zone de contact ou une zone locale. Ce contrôle manuel permet d'améliorer la qualité de la résolution.
Ajoutez un contrôle de maillage local :
- Dans le navigateur, cliquez avec le bouton droit sur le dossier des mailles, puis choisissez Contrôle de maillage local.
- Sélectionnez les faces et les arêtes auxquelles vous souhaitez appliquer le contrôle de maillage local.
- Indiquez la taille des éléments de la maille.
- Cliquez sur OK. S'il s'agit du premier contrôle de maillage local que vous ajoutez, un noeud/dossier Contrôles de maillage local s'affiche sous le dossier Maille. Tout ajout de contrôles supplémentaires crée un noeud équivalent dans ce dossier.
Modifiez des noeuds de contrôle de maillage local :
- Cliquez avec le bouton droit de la souris sur le noeud de contrôle de maillage local, puis choisissez Modifier le contrôle de maillage local.
- Vous pouvez modifier la taille du maillage ou les faces, arêtes et éléments sélectionnés dans la maille.
- Cliquez sur OK.
Supprimez un contrôle de maillage local :
Cliquez avec le bouton droit de la souris sur le noeud de contrôle de maillage local, puis choisissez Supprimer.
