Permet de créer la copie symétrique de la géométrie d'esquisse par rapport à un trait d'axe.
Commencez par utiliser les commandes de l'onglet Esquisse pour créer la géométrie à copier par symétrie.
- Dans le ruban, cliquez sur l'onglet Esquisse
le groupe de fonctions Réseau Symétrie . - Dans la boîte de dialogue Symétrie, cliquez sur Sélectionner.
- Choisissez la géométrie à copier par symétrie dans la fenêtre graphique.
- Dans la boîte de dialogue, cliquez sur la ligne de symétrie.
- Sélectionnez l'axe de symétrie.
- Dans la boîte de dialogue, cliquez sur Appliquer.
La géométrie d'esquisse est projetée symétriquement par rapport à la ligne de symétrie utilisée comme axe de symétrie. Des contraintes symétriques sont appliquées entre les géométries symétriques. Vous pouvez supprimer ou modifier des segments copiés par symétrie. Les autres segments restent symétriques.

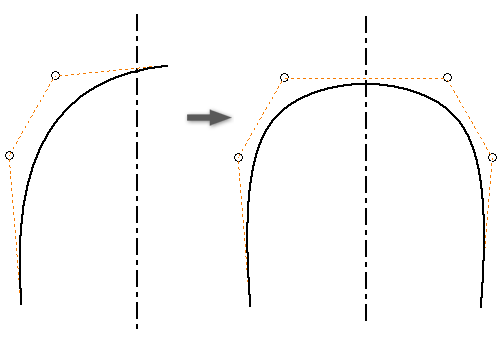

Créer des splines autosymétriques
Lorsque l'option Autosymétrie est sélectionnée, la commande Symétrie crée une seule spline symétrique par rapport à l'axe de symétrie. Cette option est uniquement disponible lorsque la géométrie sélectionnée est une spline et qu'elle traverse l'axe de symétrie.
- Dans une esquisse 2D, créez une spline.
- Créez un axe de symétrie qui traverse la spline au point de symétrie.
- Dans le ruban, cliquez sur l'onglet Esquisse le groupe de fonctions Réseau Symétrie .
- Dans la boîte de dialogue Symétrie, cliquez sur Sélectionner.
- Dans la zone graphique, sélectionnez la spline à copier par symétrie.
- Dans la boîte de dialogue, cliquez sur la ligne de symétrie.
- Sélectionnez l'axe de symétrie.
- Sélectionnez l'option d'autosymétrie.
- Cliquez sur Appliquer.
