Esquisses dans un dessin

Dans le ruban, cliquez sur l'onglet Placer les vues le groupe de fonctions Esquisse Créer une esquisse pour créer une esquisse 2D. L'esquisse est ajoutée à la feuille de dessin ou est associée à la vue active si une vue est sélectionnée.

Une fois que vous avez créé une esquisse, l'onglet Esquisse affiche des commandes permettant de créer des cadres et des blocs personnalisés ou de développer votre propre jeu de symboles d'esquisse.

Vous pouvez afficher les esquisses du modèle dans une vue de dessin à l'aide de la commande Afficher les esquisses. lorsque l'esquisse du modèle est récupérée, les attributs de l'esquisse ne sont pas mises à jour automatiquement en fonction des modifications apportées à cette esquisse. Pour mettre à jour les attributs de l'esquisse récupérée, cliquez avec le bouton droit sur l'esquisse dans la fenêtre graphique ou le navigateur, puis choisissez Réappliquer les propriétés du modèle dans le menu contextuel.

En cas de conversion de données AutoCAD dans un dessin, la géométrie est placée sur des esquisses dans ce dessin. Les styles de ligne AutoCAD sont conservés.

Si vous ouvrez un fichier DWG AutoCAD ou un fichier dessin Autodesk Inventor (DWG), la géométrie est placée sur les esquisses dans le dessin. Les styles de ligne AutoCAD sont conservés.

Ajouter des esquisses à des dessins

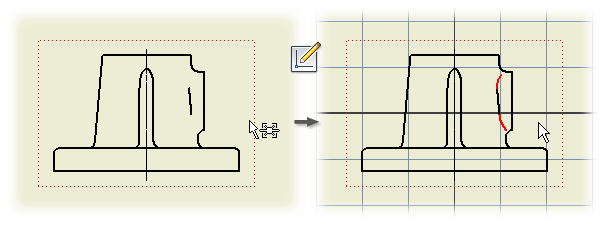

Une esquisse de dessin peut contenir du texte et des géométries 2D, par exemple des lignes et des arcs. Si une vue de dessin est sélectionnée lors de l'activation des commandes d'esquisse, celle-ci est associée à la vue. Si aucune vue de dessin n'est sélectionnée, l'esquisse est associée à la feuille.

En cas de copie d'une feuille ou d'une vue de dessin, les esquisses associées sont également déplacées. Il est impossible de copier ou de déplacer une esquisse indépendamment de sa vue ou feuille associée.

Il n'est pas possible de copier une esquisse, mais vous pouvez copier la géométrie d'une esquisse et la coller dans un autre dessin.

Conseils pour la création d'esquisses dans un dessin

• Les esquisses de dessin sont associées à la vue ou à la feuille active.
• Cliquez sur le dossier Ressources de dessin avec le bouton droit de la souris dans le navigateur et choisissez les options permettant de créer des symboles d'esquisse, des cartouches ou des cadres personnalisés. Les commandes d'esquisse vous permettent de créer une géométrie.
• Sur le ruban, cliquez sur l'onglet Afficher le groupe de fonctions Naviguer Zoom pour effectuer un zoom avant sur la zone dans laquelle vous travaillez.
• Dans le ruban, cliquez sur l'onglet Outils le groupe de fonctions Options Paramètres du document . Sélectionnez Esquisse et définissez l'espacement optimal de la grille afin d'aligner rapidement les éléments d'esquisse.
• Dans le ruban, cliquez sur l'onglet Outils le groupe de fonctions Options Options d'application . Sélectionnez Esquisse, puis cochez la case Accrocher à la grille pour placer les éléments d'esquisse plus facilement.
• Sur la barre d'outils d'accès rapide, activez les commandes de sélection pour sélectionner un groupe d'éléments d'esquisse, puis cliquez dans la fenêtre graphique et tracez un cadre autour des éléments en faisant glisser la souris.
• A l'aide des commandes de cotation, définissez la taille de la géométrie d'esquisse ou ajoutez des cotes entre la géométrie de l'esquisse et les éléments de la vue de dessin sous-jacente.
  Remarque : Lorsque vous définissez la taille des éléments dans un cartouche ou dans un cadre à l'aide de cotes, celles-ci sont masquées une fois les modifications terminées.
• A l'aide des propriétés d'esquisse, modifiez la couleur, le type et l'épaisseur de ligne, ou masquez les remplacements de formatage de l'esquisse et affichez celle-ci en appliquant les attributs par défaut.

Créer des symboles d'esquisse

Les gabarits de dessin contiennent un en-tête Symboles d'esquisse dans le dossier Ressources de dessin du navigateur, de sorte que vous pouvez créer et enregistrer des esquisses en vue de les réutiliser. Les symboles d'esquisse peuvent contenir des géométries 2D, des images bitmap, un texte statique, des zones de texte obligatoires ou des champs de propriétés mis à jour automatiquement.

Pour pouvoir utiliser les symboles d'esquisse dans de nouveaux dessins, enregistrez-les dans le gabarit dont vous vous servez pour créer ces dessins.

Conseil : Pour copier un symbole d'esquisse dans un autre dessin, cliquez avec le bouton droit de la souris sur le symbole concerné et choisissez Copier dans le menu contextuel. Ouvrez le dessin cible, cliquez sur l'entrée Symboles d'esquisse avec le bouton droit de la souris et choisissez Coller dans le menu contextuel.

Créer des cartouches

Les gabarits fournis avec Autodesk Inventor contiennent un ou plusieurs formats de cartouches standard que vous pouvez modifier et utiliser. Vous avez également la possibilité de tracer des cartouches personnalisés et de les enregistrer comme ressources de dessin. Les cartouches peuvent contenir des géométries 2D, des images bitmap, du texte statique, des zones de texte obligatoires ou des champs de propriétés mis à jour automatiquement.

Pour utiliser les cartouches personnalisés dans vos nouveaux dessins, enregistrez-les dans le gabarit dont vous vous servez pour créer ces dessins.

Conseil : Pour copier un format de cartouche dans un autre dessin, cliquez sur le format de cartouche avec le bouton droit de la souris et choisissez Copier dans le menu contextuel. Ouvrez le dessin cible, cliquez sur l'entrée Cartouches avec le bouton droit de la souris et choisissez Coller dans le menu contextuel.

Créer des cadres personnalisés

Les gabarits fournis avec Autodesk Inventor contiennent un cadre par défaut. Vous avez la possibilité de modifier ce cadre ou de tracer des cadres personnalisés et de les enregistrer comme ressources de dessin.

Les cadres personnalisés peuvent contenir des géométries 2D, des images bitmap, du texte statique, des zones de texte obligatoires ou des champs de propriétés mis à jour automatiquement. Pour utiliser un cadre personnalisé dans les nouveaux dessins, enregistrez-le dans le gabarit dont vous vous servez pour créer ces dessins.

Tous les cadres de dessin comportent quatre points qui ne peuvent pas être supprimés sur les coins de la feuille. Ces points se déplacent si la feuille est redimensionnée. Si vous contraignez la géométrie du cadre personnalisé à ces points, elle s'adapte à toutes les tailles de feuille.

Conseil : Pour copier un format de cadre de dessin dans un autre dessin, cliquez sur un format de cadre avec le bouton droit de la souris dans le navigateur du dessin source et choisissez Copier. Ouvrez le dessin cible, cliquez sur l'entrée Cadres avec le bouton droit de la souris dans le navigateur et choisissez Coller dans le menu contextuel.

Convertir des données DWG

Lorsque vous convertissez les données 2D d'un fichier DWG en dessin Autodesk Inventor, la géométrie est placée sur une ou plusieurs esquisses du dessin. Les cotes sont placées sur la feuille.

Pour placer des cotes liées à la géométrie sur les esquisses, sélectionnez Intégrer les cotes à l'esquisse dans la boîte de dialogue Options d'importation lors de l'ouverture d'un fichier AutoCAD. Les styles de ligne AutoCAD sont conservés.

Les blocs du fichier DWG sont convertis en symboles d'esquisse. Vous pouvez également convertir des données sélectionnées d'un fichier DWG en cartouches et cadres en Autodesk Inventor.

Remarque : Lorsque vous utilisez l'Assistant de transfert de ressources de dessin pour copier des ressources de dessin telles que des cadres et des cartouches d'une source vers un ou plusieurs dessins cible, il est possible que les entrées requises ne soient pas transférées correctement si elles ne correspondent pas exactement aux fichiers source et cible.
