Les traits d'axe symboliques sont des lignes droites esquissées sur une mise à plat et converties en lignes de cintrage à l'aide des lignes d'encombrement des plis. Ils représentent des plis qui n'existent pas dans le modèle plié, probablement des pliures de renforcement ou une ligne de cintrage que vous voulez placer sur une partie matricée de la mise à plat. Les traits d'axe symboliques possèdent des attributs de pli qui peuvent être récupérés dans les dessins. Ils peuvent être mis en séquence à l'aide des techniques d'annotation de l'ordre de pliage examinées dans l'exercice précédent.

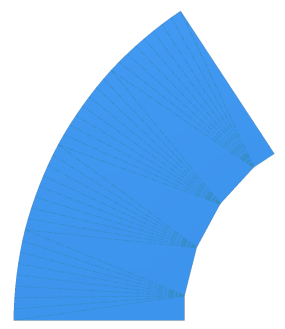

- Cliquez pour sélectionner la face de la mise à plat.
Remarque : Si vous n'avez pas désactivé l'option de l'application Projection automatique des arêtes pour la création et la modification de l'esquisse au début de ce didacticiel, comme spécifié dans les conditions préalables, cette esquisse et toutes les suivantes créées au cours de ce didacticiel disposeront d'une géométrie projetée inutile. - Dans le ruban, cliquez sur l'onglet Mise à plat
le groupe de fonctions Esquisse Nouvelle esquisse 2D ou cliquez avec le bouton droit de la souris et sélectionnez Nouvelle esquisse dans le menu de marquage. - Cliquez sur OK dans la boîte de dialogue qui affiche le message suivant : Les changements apportés à la mise à plat ne s'appliquent en aucune manière au modèle plié.

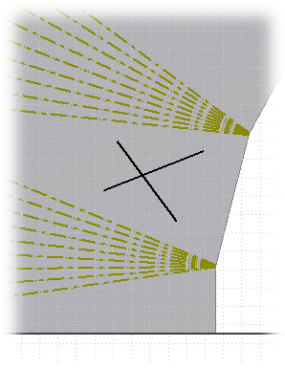

- Esquissez deux lignes droites comme illustré :
Remarque : Dans cet exemple, la taille et la position ne sont pas essentielles, les cotes ne seront donc pas appliquées. Dans vos conceptions, vous voudrez probablement appliquer des cotes pour positionner ces lignes avec précision. - Cliquez sur l'onglet Esquisse le groupe de fonctions Quitter Terminer l'esquisse ou cliquez avec le bouton droit de la souris et sélectionnez Terminer l'esquisse 2D dans le menu de marquage.
A présent, convertissez les lignes esquissées en traits d'axe symboliques.
