Le dossier Résultats contient les résultats de la simulation.
- Développez le noeud Résultats. Par défaut, le tracé Contrainte de Von Mises est affiché.

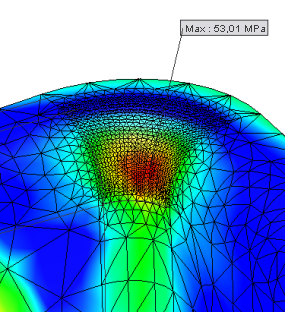

- Dans le groupe de fonctions Affichage, cliquez sur Afficher le résultat maximum
pour afficher l'emplacement du résultat maximum. Au besoin, masquez les composants pour voir l'emplacement exact.
Les valeurs de résultat maximum peuvent également être affichées dans le tableau paramétrique pour la synthèse et la comparaison avec d'autres simulations. Dans ce cas, vous allez ajouter une contrainte (valeur de résultat maximum pour un composant d'ensemble spécifique).
- Dans le groupe de fonctions Gérer, cliquez sur la commande Table paramétrique
- Cliquez avec le bouton droit de la souris sur une cellule du tableau, puis choisissez Ajouter une contrainte de conception.
- Cliquez sur Contrainte de Von Mises.
- Fermez le tableau paramétrique.
Pour comparer les valeurs de résultat dans le tableau paramétrique, il suffit de sélectionner les cases à cocher correspondantes dans les autres études de simulation.
