Dans l'exercice suivant, vous allez préparer une iPièce, puis la publier dans une bibliothèque utilisateur du Centre de contenu. L'iPièce publiée est enregistrée sous la forme de famille de pièces dans une catégorie sélectionnée.
Remarque : Une procédure de création et de publication spéciale est requise dans certaines applications (telles que Design Accelerator, Frame Generator, Tube et tuyau). Reportez-vous au système d'aide de l'application ainsi qu'aux didacticiels correspondants pour plus de détails. Les aspects de la procédure de création ne sont pas abordés dans l'exercice suivant.
- Ouvrez Brace.ipt, situé dans \Tutorial Files\Weldments.
- Sélectionnez Enregistrer sous pour créer une copie de cette pièce intitulée Brace_copy.iptBrace_copy.ipt.
- Avant de publier, vous devez créer une famille d'iPièces basée sur cette pièce. Les lignes de la famille correspondent aux membres de la famille du Centre de contenu (variations de taille) dans la famille publiée.
Dans le ruban, cliquez sur l'onglet Gérer

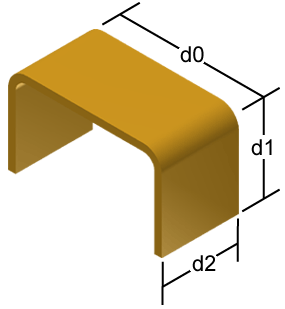

le groupe de fonctions Paramètres Paramètres Notez les valeurs d0 (largeur de la pièce), d1 (hauteur) et d2 (longueur).
- Pour plus de clarté, renommez les paramètres. Dans la colonne Nom du paramètre, cliquez sur d0 et entrez un nom plus descriptif tel que channel_width.
- Renommez d1 channel_height et d2 channel_length.
- Cliquez sur Terminer pour enregistrer ces nouvelles valeurs et fermer la boîte de dialogue Paramètres.
- Cliquez sur l'onglet Gérer le groupe de fonctions Auteur Créer une iPièce .
- Dans la partie inférieure de la boîte de dialogue, cliquez avec le bouton droit de la souris sur la ligne 1 existante, puis choisissez Insérer une ligne dans le menu contextuel.
- Dans la nouvelle ligne 2, définissez la valeur channel_length sur 200 mm, puis cliquez sur OK.
- Enregistrez la pièce.
