A présent, vous allez modifier la configuration d'un assemblage vissé.
- Cliquez sur Assemblage vissé:1 avec le bouton droit de la souris et choisissez Modifier à l'aide de Design Accelerator.
Avant de poursuivre, examinez la relation entre l'empilement matériel de la boîte de dialogue et la direction de l'assemblage dans la fenêtre graphique.
L'indicateur de direction de la fenêtre graphique correspond toujours à la direction d'insertion de la vis.
Vous pouvez modifier la direction de l'assemblage sur le modèle, cependant l'ordre général d'empilement (du haut vers le bas) dans la boîte de dialogue reste inchangé. La vis reste toujours l'élément racine.
- Sélectionnez la miniature représentant l'écrou, puis cliquez sur Supprimer pour enlever l'écrou de l'assemblage.
- Utilisez la même méthode pour supprimer les deux rondelles.
- Sélectionnez la miniature du perçage le plus proche de la vis d'assemblage, puis cliquez sur le bouton déroulant.

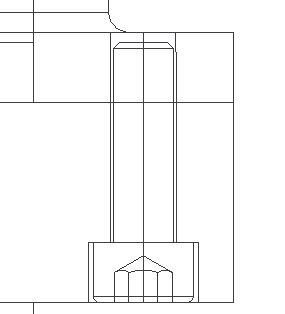

- Sélectionnez Vis à tête cylindrique ISO 4762.
- Modifiez ensuite le type de la vis. Sélectionnez la miniature représentant la vis d'assemblage, puis cliquez sur le bouton déroulant.
- Sélectionnez Vis à tête creuse dans le menu de filtre Catégorie.
- Sélectionnez ISO 4762.
- Faites glisser la poignée de la vis d'assemblage pour la raccourcir jusqu'à 20 mm.
- Cliquez sur OK.
