Dans cette section, vous allez placer l'ensemble de tiroir. Un tiroir permet de libérer la pièce en plastique du moule en tirant le coulisseau.
- Sur le ruban, cliquez sur l'onglet Ensemble de moule > le groupe de fonctions Ensemble de moule > Tiroir
. - Orientez le modèle comme indiqué dans l'image suivante. Les insertions et talons créés pour le coulisseau sont situés à l'avant de la vue.
- Dans la boîte de dialogue Tiroir, examinez l'aperçu de l'image pour comprendre les références requises.
- Sélectionnez la surface étiquetée 1 sur l'image suivante comme référence de Sens de démoulage.
- Définissez le décalage du sens de démoulage sur -93 mm.
- Sélectionnez la surface étiquetée 2 dans l'image suivante comme référence de Plan de base.
- Dans la boîte de dialogue Tiroir, cliquez sur Inverser le côté
pour inverser l'orientation du plan de base.
- Sélectionnez le milieu de l'arête mise en évidence dans l'image suivante comme référence de Point de base. Lorsque vous déplacez le pointeur de la souris à proximité du centre de cette arête, il s'ajuste automatiquement sur ce point, et un point jaune apparaît dans l'affichage.
- Sélectionnez la surface inférieure de la plaque supérieure comme référence de Plan d'éjecteur, comme illustré dans l'image suivante.
- Dans la boîte de dialogue Tiroir, cliquez sur Aperçu.
- Pivotez le modèle pour voir le bas de l'ensemble de tiroir.
- Dans la boîte de dialogue Tiroir, cliquez sur Coulisseau

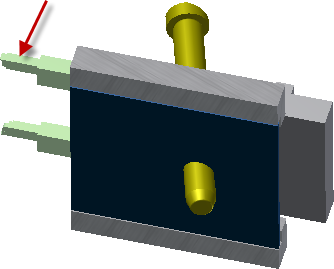

. Sélectionnez l'un des deux coulisseaux(fonctions d'insertion ou de talon) comme référence de Coulisseau, comme indiqué dans l'image simplifiée suivante. Vous ne devez sélectionner qu'un seul insert car les deux sont situés à même distance du tiroir.
- Dans la boîte de dialogue Tiroir, cliquez sur Mettre à jour le déplacement
. - Dans la partie supérieure de la boîte de dialogue Tiroir, cliquez sur Personnaliser pour modifier les paramètres de l'ensemble de tiroir.
- Dans la liste des composants, sélectionnez Broche d'angle.
- A droite du composant sélectionné, cliquez sur Propriétés de la sélection
. - Définissez le paramètre AP_l sur 85 mm.
- Cliquez sur OK dans la boîte de dialogue Broche d'angle.
- Modifiez les autres composants comme illustré dans le tableau suivant.
Composant Paramètre Valeur Curseur SL_b1 50 mm Curseur SL_b2 30 mm Glissière (n° 1) SL_b1 50 mm Glissière (n° 1) GS_es1 10 mm Glissière (n° 2) SL_b1 50 mm Glissière (n° 1) GS_es1 10 mm Talon de verrouillage LH_A 48 mm - Dans la boîte de dialogue Tiroir, cliquez sur OK.
- Cliquez sur OK dans la boîte de dialogue Attribution d'un nom de fichier pour accepter les valeurs par défaut, puis placez le tiroir.
- Dans la barre d'outils d'accès rapide, cliquez sur Enregistrer pour enregistrer l'ensemble.
