Procédez à une étude (analyse modale) de la fréquence structurelle afin de trouver les formes de mode naturelle et les fréquences de vibration.
- Catégorie
-
Simulation
- Temps nécessaire
-
15 minutes
- Fichier didacticiel utilisé
-
analyze_frame_tutorial.iam
Remarque : Consultez les instructions d'installation figurant dans les fichiers du didacticiel sur le site http://www.autodesk.com/inventor-tutorial-data-sets-2014. Ensuite, téléchargez les jeux de données de didacticiel et les instructions d'installation figurant dans les fichiers du didacticiel, et installez les jeux de données comme indiqué.

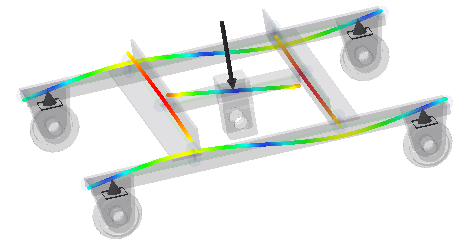

Ce didacticiel utilise un ensemble Inventor avec des ossatures et décrit le processus de création, résolution et l'affichage des résultats. Nous allons utiliser les tracés 3D afin d'illustrer les différentes formes de mode et les fréquences correspondantes.
Objectifs
- Créer une simulation modale.
- Modifier les propriétés de simulation.
- Exclure des composants de la simulation.
- Exécuter une simulation.
- Afficher les résultats.
- Créer une animation des résultats.
Conditions préalables
- Avoir terminé le didacticiel Analyse de l'ossature.
- Voir les rubriques d'aide pour obtenir de plus amples informations.
Conseils de navigation
- Utilisez Suivant ou Précédent dans l'angle inférieur gauche pour passer à la page suivante ou revenir à la précédente.
