Vous pouvez accéder à l'environnement de l'analyse des contraintes à partir des environnements d'ensemble, de pièce et de tôlerie.
Accédez à l'environnement et créez une simulation :
- Ouvrez le modèle à analyser. Vous vous trouvez par défaut dans l'environnement de modélisation.
- Dans le ruban, cliquez sur l'onglet Environnements
le groupe de fonctions Commencer, puis sur Analyse des contraintes . L'onglet Analyse des contraintes s'affiche.
- Sur le ruban, cliquez sur le
groupe de fonctions Gérer
Créer une simulation
.
Vous pouvez gérer plusieurs simulations dans un même document. Chaque simulation peut utiliser des matières, des contraintes et des charges différentes.

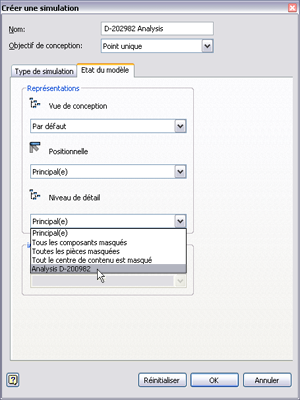

- Spécifiez les propriétés de la simulation. Spécifiez le nom, le type de simulation et, dans l'onglet Etat du modèle, la représentation de modèle à utiliser pour la simulation.
- Cliquez sur OK. Des noeuds d'analyse s'affichent dans le navigateur pour la nouvelle simulation.
