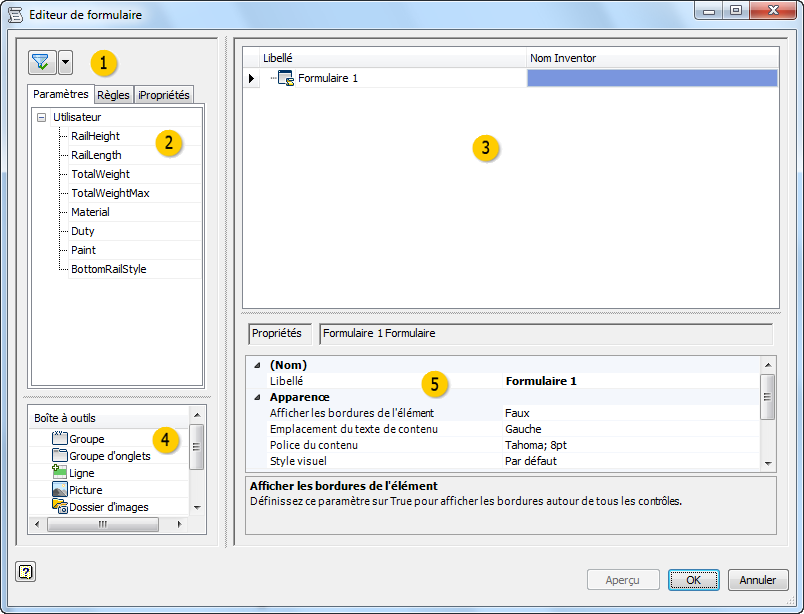

Editeur de formulaire (boîte de dialogue)

Créez ou modifiez un formulaire d'interface utilisateur personnalisé.

Mode d'accès :

Sur le ruban, cliquez sur l' onglet Gérer la flèche déroulante du groupe de fonctions iLogic Ajouter un formulaire

Filtre

Filtrez la liste des onglets Paramètres, Règles et iPropriétés en fonction des valeurs suivantes :

• Complète
• Touche
• Renommé

Onglets

Appliquez un glisser-déposer à des éléments à partir des onglets vers l'arborescence de conception du formulaire pour ajouter des contrôles à la conception d'interface utilisateur. Seuls les paramètres et les règles existants s'affichent dans les onglets.

Arborescence de conception du formulaire

Concevez l'interface utilisateur dans la zone de l'arborescence de conception du formulaire.

• Appliquez un glisser-déposer aux paramètres, règles, iPropriétés et éléments de la boîte à outils vers l'arborescence de conception du formulaire pour concevoir et organiser l'interface utilisateur.
• Appliquez un glisser-déposer à des éléments de l'arborescence pour organiser les contrôles.
• Cliquez sur un libellé pour en modifier le texte.
• Mettez un élément en surbrillance pour définir les propriétés dans la zone correspondante.

Boîte à outils

Appliquez un glisser-déposer à un élément à destination de l'arborescence de conception du formulaire.

	Groupe	Regroupez les éléments dans l'interface utilisateur. Les groupes sont encadrés et réductibles.
	Groupe d'onglets	Crée un onglet dans l'interface utilisateur.
	Ligne	Crée une ligne qui vous permet d'organiser les contrôles horizontalement. Les contrôles sont organisés par défaut dans le sens vertical.
	Picture	Ajoute une image à l'interface utilisateur. Les images sont présentes à titre d'information uniquement. Sélectionnez l'élément image dans l'arborescence de conception du formulaire et définissez le fichier image dans les propriétés.
	Dossier d'images	Ajoute un dossier pour les autres images.
	Espace vide	Ajoute un espace vide sur le formulaire de l'interface utilisateur.
	Libellé	Ajoute un libellé de texte sur le formulaire de l'interface utilisateur.
	Séparateur	Ajoute une barre de séparation redimensionnable dans l'interface utilisateur.

Propriétés

Définissez les propriétés de l'élément en surbrillance dans l'arborescence de conception du formulaire. Les propriétés varient en fonction de l'élément sélectionné.

Autoriser le redimensionnement des contrôles	Si sa valeur est True, l'option Redimensionner les contrôles, disponible par un clic droit sur le formulaire, est activée. Cette option vous permet de redimensionner les contrôles et les groupes.
Type de contrôle de modification	Définit le type de contrôle à utiliser pour modifier ce paramètre.
Nom du paramètre d'activation	Définit le nom d'un paramètre True/False Inventor. La définition de ce paramètre sur True active ce contrôle.
Police	Définit la police de ce contrôle.
Police du contenu	Définit la police des contrôles de ce formulaire ou groupe.
Image	Définit le fichier image à afficher dans ce contrôle.
Libellé	Définit le texte à afficher pour cet élément du formulaire.
Largeur maximale	Définit la largeur maximale de ce contrôle. Le numéro indique le nombre de caractères dans la police spécifiée.
Largeur minimale	Définit la largeur minimale de ce contrôle. Le numéro indique le nombre de caractères dans la police spécifiée.
Modal	Si cette fonction est définie sur False, vous pouvez interagir avec le modèle et utiliser d'autres fonctions pendant que le formulaire est actif.
Nom du paramètre d'image	Définit un contrôle d'image qui change en fonction de la valeur du paramètre. N'attribuez pas une image au contrôle d'image, mais plutôt un paramètre. A utiliser avec un dossier d'images contenant des images attribuées aux valeurs de paramètres. Voir Utiliser des images dans un formulaire.
Boutons prédéfinis	Définit les boutons à afficher en bas du formulaire. Effectuez une sélection dans une liste d'ensembles prédéfinis.
Lecture seule	Si la valeur est True, définit le paramètre comme non modifiable à partir du formulaire.
Afficher les bordures de l'élément	Si la valeur est True, affiche toutes les bordures autour des contrôles.
Afficher lors du placement d'un composant	Si la valeur est True, affiche le formulaire lors du placement de ce modèle en tant que composant dans un ensemble. Ce paramètre a une incidence sur Placer un composant et Placer un composant iLogic. Si le fichier gabarit comporte un formulaire, ce paramètre affecte également Créer un composant depuis l'assemblage.
Emplacement du texte de contenu	Définit l'emplacement du texte des contrôles de ce formulaire ou groupe.
Info-bulle	Définit le texte d'info-bulle à afficher lorsque le curseur est placé sur le contrôle.
Style visuel	Définit le style visuel ou l'apparence du formulaire. Choisissez une option dans la liste.
