Construisez une fonction d'emboîtement élastique sur une pièce à partir d'un point 3D
- Créez ou importez une pièce fine. L'objectif est de placer une fonction d'emboîtement plastique sur une arête circulaire à un emplacement non adapté au style de positionnement "sur l'esquisse". Par exemple, utilisez un point de l'arête auquel la direction du crochet ne risque pas de s'aligner sur l'axe X ou Y de l'esquisse.
- Créez les éléments de construction et un point de construction 3D sur l'arête de la paroi interne, à la position à laquelle vous souhaitez placer l'emboîtement plastique. Par exemple, le point de construction 3D peut être l'extrémité d'une ligne tangente à l'arête interne. La direction du crochet peut être l'axe de construction défini par le point de construction 3D et le centre de l'arête circulaire.
- Cliquez sur
l'onglet Modèle 3D
le groupe de fonctions Pièce en plastique
Emboîtement élastique
et assurez-vous que la méthode de positionnement est Sur le point. - Pour le Centre, sélectionnez le point de construction défini à l'étape 2. Pour la Direction, sélectionnez la face bleue dans l'image ; pour la direction du crochet, sélectionnez l'axe de construction défini à l'étape 2.

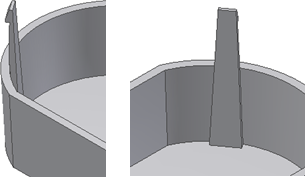

- Modifiez les paramètres selon votre choix, puis cliquez sur OK.
