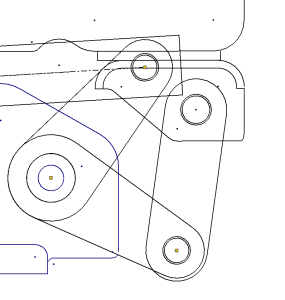

Une fois le fichier pièce ouvert, notez la présence d'une esquisse, Esquisse1, dans le navigateur Modèle. Développez Esquisse1 pour visualiser les occurrences de bloc d'esquisse. Placez le curseur au-dessus des différentes occurrences d'esquisses de bloc pour visualiser la géométrie associée. Vous devez ajouter une autre occurrence flexible du bloc Screw Rod Assy_Front pour terminer le schéma.
- Dans le navigateur, cliquez deux fois sur Esquisse 1 pour l'ouvrir à des fins de modification.
- Développez Esquisse 1.
- Développez le dossier Blocs à proximité du haut du navigateur. Ce dossier contient toutes les définitions de bloc d'esquisse.
- Faites glisser et déposez le bloc Screw Rod Assy_Front, du dossier Blocs vers la fenêtre graphique. Cela ajoute une occurrence du bloc à votre schéma.
- Cliquez avec le bouton droit de la souris sur chaque occurrence de Screw Rod Assy_Front:1 et cochez l'option Flexible. Cela expose le degré de liberté du bloc d'esquisse de sorte que la cinématique peut être affichée. Screw Rod Assy_Rear:1 est déjà défini sur Flexible.

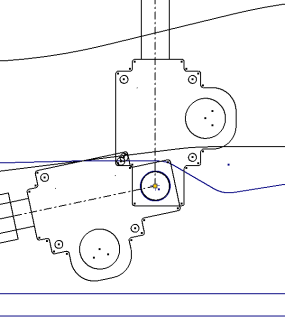

- Placez les contraintes de coïncidence, dans l'ordre indiqué, pour positionner Screw Rod Assy_Front:1 dans votre schéma.
- Cliquez dans la fenêtre graphique avec le bouton droit de la souris, puis choisissez Terminer pour achever la commande de contrainte de coïncidence.
- Cliquez avec le bouton droit de la souris et sélectionnez Afficher toutes les contraintes pour visualiser les contraintes entre les occurrences de blocs d'esquisse.
- Cliquez avec le bouton droit de la souris, puis choisissez Masquer toutes les contraintes.
Les occurrences de blocs d'esquisse sont contraintes dans le schéma. Sélectionnez et faites glisser une géométrie différente. Notez la manière dont le schéma se déplace et montre la cinématique de l'ensemble. Utilisez la commande Annuler pour replacer le schéma dans sa position par défaut.
- Quittez l'esquisse et sauvegardez votre fichier.
