Si l'ensemble RecipSaw-saved.iam n'est pas ouvert, ouvrez le fichier avant de poursuivre. Vous noterez que le corps de scie est présent mais que les composants de la lame ne le sont pas. Pour les ajouter, il n'est pas nécessaire de quitter l'environnement de simulation.
- Cliquez sur l'onglet Assembler pour afficher le ruban d'assemblage.
- Dans le groupe de fonctions Composant, cliquez sur Placer un composant. Sélectionnez Blade set.iam et cliquez sur Ouvrir.
- Positionnez l'ensemble de jeu de lames à proximité du point où vous souhaitez l'assembler.
- Dans le navigateur, développez le noeud de l'ensemble du jeu de lames afin d'afficher ses composants.
- Sélectionnez le composant Scottish Yoke. Dans la barre d'outils d'accès rapide, définissez l'apparence sur Chrome. Remarque : En cas d'affichage d'un message de représentation de vue de conception sur l'associativité des apparences, sélectionnez Supprimer l'associativité, puis cliquez sur OK.

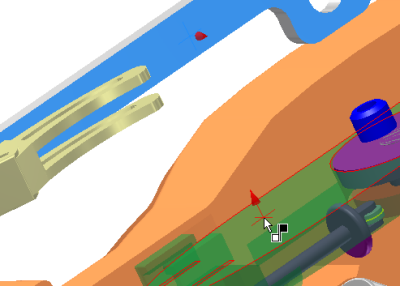

- Ajoutez une contrainte de placage entre les composants Scottish Yoke et Guide afin de positionner la fourche au sommet du guide.

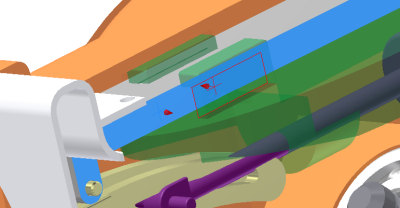

- Ajoutez une deuxième contrainte de placage entre les deux composants afin de positionner la fourche à l'intérieur des rails du guide. Dans le navigateur, une liaison à glissière a été créée sous Liaisons standard, suite à l'ajout de ces contraintes.
