Au terme de la simulation, tous les résultats sont enregistrés dans le dossier Résultats. La zone graphique affiche le premier tracé en dégradé du mode.
Dans le navigateur, sous Résultats, puis Fréquence modale, vous noterez qu'une coche est présente en regard de la première forme du mode (F1) pour indiquer qu'elle correspond à l'affichage actuel. Des noeuds figurent pour les formes du mode correspondantes à chaque fréquence naturelle. Le graphique couleur montre les valeurs de déformation relatives. Les unités ne sont pas applicables puisque les valeurs des formes du mode sont relatives. (Aucune valeur physique réelle n'est applicable à celles-ci à ce stade.)
Vous pouvez dès lors effectuer les tâches de post-traitement à l'aide des commandes d'Affichage du ruban. Ces commandes sont décrites dans l'aide en ligne.
Afin d'effectuer le post-traitement sur les simulations des fréquences structurelles, la liste du navigateur montre les fréquences naturelles. Cliquez deux fois sur un noeud quelconque pour afficher le tracé de la forme du mode 3D correspondant.
- Effectuez une animation des résultats à l'aide de la commande Animer les résultats dans le groupe de fonctions Résultat du ruban.

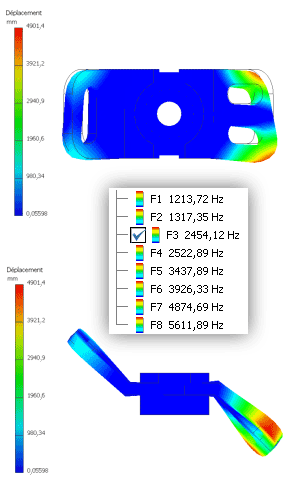

- Pendant l'exécution de l'animation, cliquez sur la commande Orbite dans les outils de navigation sur le côté de la fenêtre graphique. L'animation procède pendant que vous décrivez une orbite autour du graphique.Remarque : L'image suivante illustre une ossature issue de l'animation du mode F3.
- Cliquez sur OK.
- Dans la liste des fréquences naturelles du navigateur Résultats, cliquez deux fois sur les résultats du mode F3 afin d'afficher ce mode.
