Le noeud Résultats du navigateur Simulation contient les résultats de la simulation.
Toutefois, nous allons utiliser la table paramétrique et les possibilités de visualisation pour évaluer la conception et optimiser le volume.
- Sur le ruban, dans le groupe de fonctions Gérer, cliquez sur Table paramétrique.

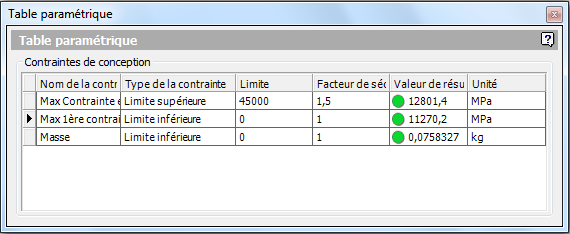

- Dans la table paramétrique, notez la présence d'un cercle vert dans deux cellules Valeur de résultat. Un cercle vert indique que la valeur de résultat est comprise dans la plage des facteurs de sécurité associés.

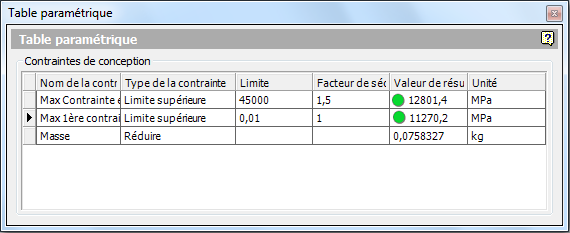

- Modifiez le type de contrainte Masse sur Réduire.
Les valeurs paramétriques changent pour afficher la configuration avec la masse la plus faible selon les contraintes données. Dans ce cas, la largeur de contour d'origine était de 2 pouces. La configuration optimisée est de 1,5 pouce, ce qui réduit la masse.
Remarque : Si vous déplacez le curseur pour afficher une valeur de 1.0, le tableau est mis à jour et vous pouvez voir que le déplacement maximal dépasse le facteur de sécurité. Un carré rouge, en regard de la Valeur de résultat, indique la condition.
