Vous allez modifier la pièce depuis l'assemblage afin de lui ajouter des broches et un indicateur de référence de balise d'emplacement. Les connecteurs sont déjà placés dans l'ensemble.
Chaque nom de broche est unique dans la pièce sélectionnée. Le nom de broche spécifié est également le nom de la fonction spéciale de point de construction répertoriée dans le navigateur.
Ajout de broches dans l'ensemble

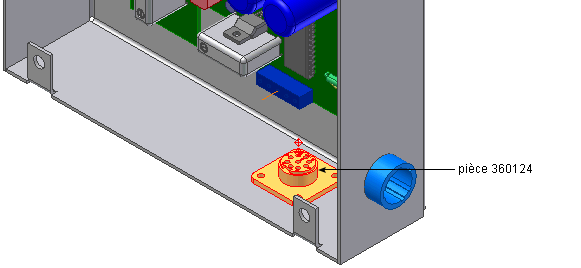

- Dans le navigateur, immobilisez le curseur sur la pièce intitulée 360124.
La pièce est mise en évidence dans la fenêtre graphique pour indiquer qu'elle doit être modifiée.
- Dans le navigateur, cliquez deux fois sur le nom de la pièce à modifier.
- Dans le navigateur Modèle, supprimez les points de construction 1 à 9. Vous les recréez aux étapes suivantes.
-
Sur le ruban, cliquez sur l'onglet Modèle 3D
le groupe de fonctions Faisceau Broche . - Faites pivoter la vue et effectuez un zoom jusqu'à ce que vous obteniez la pièce de l'illustration ci-dessous. Désactivez la visibilité des pièces qui obstruent la vue.

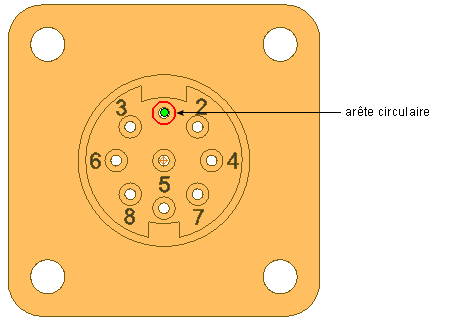

- Cliquez sur l'arête circulaire indiquée pour sélectionner le point de centre.
- Dans la boîte de dialogue Nom de broche, conservez le nom de broche par défaut 1 et cliquez sur
. Le point de construction représentant la broche est ajouté pour la première broche.
- Définissez une broche pour le perçage 2 :
- Sélectionnez l'arête circulaire.
- Acceptez le nom de broche 2.
- cliquez sur

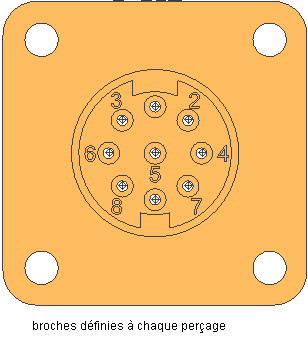

- Répétez les étapes pour définir une broche pour chaque perçage libellé et pour le perçage 9 situé entre perçages 7 et 8. Nommez les broches en fonction de leur numéro. Par exemple, entrez le nom de broche 3 pour le perçage libellé 3, et ainsi de suite.
- Pour quitter le mode Placer une broche, cliquez le bouton droit de la souris, puis choisissez Terminer.
