- Vous devez ensuite ajouter une liaison entre le jeu de lames et le suiveur afin de permettre à ce dernier de traverser l'étrier de lame.
Avant de créer cette liaison, verrouillez la liaison à glissière entre les composants Guide et Follower. Les composants ainsi liés ne se déplaceront pas et le solveur sera beaucoup plus efficace.
Cliquez avec le bouton droit de la souris sur la liaison Glissière:3 (Guide:1, Follower:1), puis choisissez Verrouiller les degrés de liberté.
- Sur le ruban, cliquez sur l'onglet Simulation dynamique afin d'afficher les commandes de simulation. Vous allez à présent ajouter la liaison coulissante.
- Dans le groupe de fonctions Liaison, cliquez sur Insérer une liaison. Dans la liste déroulante, choisissez Coulissement: cylindre-courbe. Pour l'entrée 1, sélectionnez le contour de la fente de l'étrier de lame sur lequel glisse le suiveur.

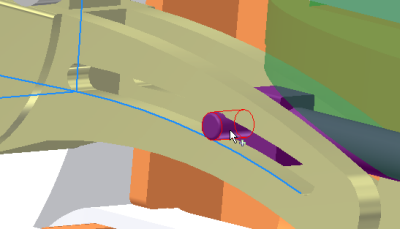

- Pour l'entrée 2, sélectionnez la face du cylindre de suiveur qui glisse dans la fente. Cliquez sur OK.
- Déverrouillez la liaison à glissière.
Cette action termine ce chapitre sur l'ajout de composants et liaisons à l'ensemble. Dans ce chapitre, vous avez appris à effectuer les procédures suivantes :
- Ajouter des composants d'ensemble dans l'environnement de simulation.
- Ajouter des contraintes d'ensemble qui créent automatiquement des liaisons standard.
- Ajouter des liaisons pour simuler les conditions mécaniques dans l'ensemble.
