Vous produirez une gamme de configurations géométriques en prenant en considération l'épaisseur du modèle afin de faciliter l'optimisation du poids. Il est nécessaire d'ajouter des paramètres dans la table paramétrique.
Ajouter des paramètres à la table paramétrique
- Dans le groupe de fonctions Gérer cliquez sur Tableau paramétrique.
- Dans le navigateur, cliquez avec le bouton droit de la souris sur le noeud de pièce juste en-dessous du noeud Simulation (Paramétrique), puis choisissez Afficher les paramètres dans le menu contextuel.
- Dans la boîte de dialogue Sélectionner les paramètres, cochez la case à gauche du paramètre nommé d2, 12 mm.
- Cliquez sur OK.
Après avoir identifié le paramètre que vous souhaitez utiliser, nous devons définir la plage du paramètre et générer les configurations géométriques correspondantes.
Définir l'intervalle du paramètre
- Dans la cellule Valeurs de l'Extrusion1 d2, tapez l'intervalle 6-12. Les valeurs doivent être classées par ordre croissant.
- Appuyez sur la touche ENTREE pour valider les valeurs. Lorsque vous cliquez dans le champ Valeur, la valeur affichée est maintenant 6-12:3. Ceci indique que la plage contient maintenant trois valeurs. Celles-ci divisent la plage en trois parts égales, donc ces valeurs sont 6, 9 et 12.Remarque : Le numéro indiqué après les deux-points indique le nombre de configurations supplémentaires désirées, en plus de la configuration de base. La base mesure 12 mm et les deux autres configurations 6 mm et 9 mm.
Après avoir indiqué l'intervalle de valeurs du paramètre, vous pouvez générer les diverses configurations en fonction des valeurs de la plage.
Générer des configurations
- Cliquez avec le bouton droit de la souris sur la ligne de la table paramétrique et choisissez Générer toutes les configurations. Le processus de génération de modèle est lancé.

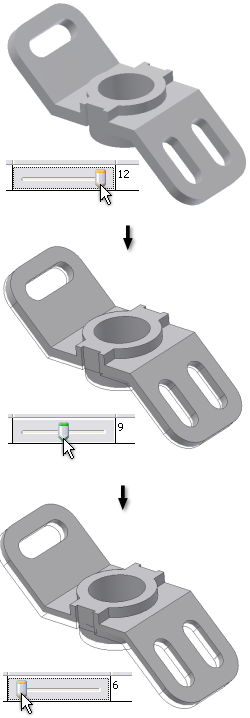

- Une fois la régénération du modèle terminée, déplacez le curseur pour afficher les différentes formes créées.
Vous n'avez pas encore terminé avec la Table paramétrique, donc ne la fermez pas.
