Une fois le fichier pièce ouvert, notez la présence de l'esquisse Sketch1 dans le navigateur Modèle. Cliquez sur Sketch1 ; toutes les géométries s'affichent en surbrillance dans la fenêtre graphique. Vous pouvez utiliser une esquisse 2D pour créer toutes vos géométries, puis grouper les géométries appropriées en blocs d'esquisse.

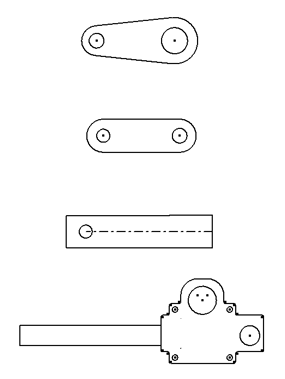

- A l'aide des outils de navigation tels que Afficher la face et Zoom fenêtre, positionnez les géométries d'esquisse dans la fenêtre graphique comme indiqué.
- Cliquez deux fois sur Sketch1 dans le navigateur Modèle.
- Sélectionnez dans une fenêtre la géométrie située le plus bas, puis cliquez sur Créer un bloc
dans le groupe de fonctions Schéma de l'onglet Esquisse.
Remarque : Vous pouvez présélectionner la géométrie et activer l'outil Créer un bloc ou vous pouvez activer l'outil, puis sélectionner la géométrie. - Dans le champ Nom du bloc, entrez Worm Gear Assy. Vous pouvez également définir le point d'insertion et ajouter une description. Le point d'insertion correspond à l'endroit où le bloc d'esquisse est lié au curseur lorsque les occurrences de bloc sont positionnées.
- Cliquez sur OK. Le bloc d'esquisse est créé.
- Développez Sketch1 dans le navigateur Modèle. Placez le curseur sur l'occurrence du bloc d'esquisse
, Worm Gear Assy:1. La géométrie d'esquisse associée est mise en surbrillance dans la fenêtre graphique. L'option Créer un bloc crée une définition de bloc d'esquisse dans le dossier Blocs
et remplace la géométrie d'esquisse 2D d'origine par une occurrence du bloc. Développez le dossier Blocs pour afficher le noeud de définition du bloc Worm Gear Assy. - Vous pouvez créer plusieurs blocs d'esquisse sans fermer la boîte de dialogue Créer un bloc. Cliquez sur Créer un bloc dans l'onglet Esquisse et sélectionnez la géométrie affichée. Saisissez Connecting Rod dans le champ Nom du bloc, puis cliquez sur Appliquer. Le bloc est créé et la boîte de dialogue reste ouverte pour permettre la sélection d'une géométrie pour la création du suivant.
- Sélectionnez la géométrie affichée, puis créez le bloc d'esquisse Link Plate.
- Sélectionnez la géométrie affichée, puis créez le bloc d'esquisse Pivot Plate.
- Fermez l'esquisse et enregistrez votre fichier.
