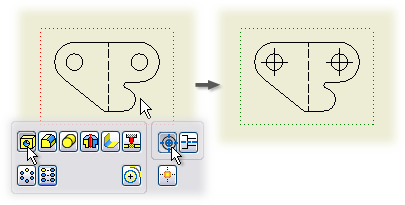

- Sélectionnez une ou plusieurs vues ou esquisses avec le bouton droit de la souris, puis choisissez la commande Traits d'axe automatiques. Remarque : La commande Traits d'axe automatiques est uniquement disponible lorsque toutes les sélections sont valides pour la création de traits d'axe automatiques. Il est impossible de créer des traits d'axe automatiques dans des vues de dessin raster.
- Dans la boîte de dialogue Traits d'axe automatiques, sélectionnez les fonctions auxquelles appliquer des traits d'axe.
- Choisissez Objets de la vue ; normaux à l'axe ou Objets de la vue ; parallèles à l'axe.
- Définissez les limites de fonctions devant être marquées par des traits d'axe automatiques :
- Dans la zone Seuil de rayon, entrez des rayons minimum et maximum pour exclure les éléments non compris dans cette plage.
- Dans la zone Seuil d'angle d'arc, entrez l'angle minimum pour exclure les éléments ayant un angle inférieur.
Conseil : Vous pouvez définir des valeurs par défaut pour les traits d'axe automatiques sous l'onglet Dessin de la boîte de dialogue Paramètres du document.
