Que se passe-t-il si la masse n'est pas limitée à des valeurs exactes, mais est incluse dans plusieurs intervalles de valeurs ? Regardez les exemples suivants :
| Intervalle de masse | Largeur |
|---|---|
| Inférieure ou égale à 100 | 1 po |
| Supérieure à 100, mais inférieure ou égale à 200 | 2 po |
| Supérieure à 200 mais inférieure ou égale à 300 | 3 po |
| Supérieure à 300 mais inférieure ou égale à 400 | 4 po |
| Supérieure à 400 | 6 po |
Vous pouvez modifier une règle existante pour prendre en compte ces intervalles.
- Ouvrez le navigateur de règles, puis cliquez deux fois sur Width_Rule pour ouvrir la règle dans la boîte de dialogue Modifier la règle.

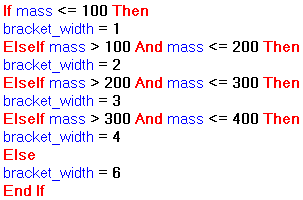

- Modifiez la règle comme indiqué.
Copier le bloc de code
If mass <= 100 Then bracket_width = 1 ElseIf mass > 100 And mass <= 200 Then bracket_width = 2 ElseIf mass > 200 And mass <= 300 Then bracket_width = 3 ElseIf mass > 300 And mass <= 400 Then bracket_width = 4 Else bracket_width = 6 End If
Avec ces modifications, nous vérifions une plage de valeurs pour chaque instruction If ou Else If.
- Cliquez sur OK pour fermer la boîte de dialogue Modifier la règle.
Supprimer la liste multivaleur du paramètre de masse
Comme dernière étape, modifiez le paramètre utilisateur mass, qui est actuellement un paramètre multivaleur. Vous pouvez supprimer les caractéristiques multivaleurs associées à ce paramètre en modifiant la liste multivaleur.
- Ouvrez la boîte de dialogue Paramètres.
- Cliquez avec le bouton droit de la souris sur une cellule vide dans la ligne mass, puis choisissez Modifier la liste multivaleur dans le menu contextuel.
- Sélectionnez toutes les valeurs de la liste Valeur, puis cliquez sur Supprimer.
- Cliquez sur OK pour accepter les changements. Notez que le paramètre mass ne possède plus de liste multivaleur.
Tester la règle modifiée
- Dans la boîte de dialogue Paramètres, entrez une valeur mass de 75. La largeur de la pièce est définie sur 1 pouce.
- Remplacez la valeur de mass par 150. La largeur de la pièce est maintenant de 2 pouces.

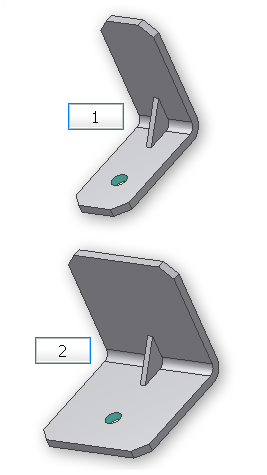

(1) mass=75, width=1 in (2) mass=150, width=2 in
- Faites des essais. En remplaçant la valeur de mass par 250, la largeur devient 3 pouces. Lorsque la valeur de mass est égale à 350, la largeur de la pièce est de 4 pouces. Si vous entrez une valeur mass supérieure à 400, la largeur de la pièce passe à 6 pouces. Vérifiez-le en définissant mass sur 1500.
- Définissez de nouveau mass sur 150, puis cliquez sur Terminer.
- Enregistrez et fermez le fichier bracket.ipt.
