Prolongement d'une courbe

Prolongez des courbes dans des esquisses.

Dans une esquisse 3D, cet outil permet de prolonger des courbes pour former des intersections avec une face, un plan de construction ou une surface.

Extension sans sélection d'une limite (esquisses 2D et 3D)

1. Dans le ruban, cliquez sur l'onglet Esquisse le groupe de fonctions Modifier Prolonger .
2. Dans la fenêtre graphique, placez le curseur sur une courbe pour afficher un aperçu du prolongement, puis cliquez sur la courbe pour mettre fin à l'opération.
3. Continuez à prolonger les courbes.
4. Pour arrêter l'opération, appuyez sur la touche Echap ou cliquez sur une autre commande. Vous pouvez également cliquer avec le bouton droit de la souris et choisir OK.
Conseil : Pour activer la commande Ajuster ou Scission, cliquez avec le bouton droit de la souris et choisissez l'option souhaitée. Pour exécuter l'opération d'ajustement temporairement, maintenez la touche Maj enfoncée. Relâchez la touche pour continuer l'opération de prolongement.

Extension avec sélection d'une limite (esquisse 2D)

1. Dans le ruban, cliquez sur l'onglet Esquisse le groupe de fonctions Modifier Prolonger .
2. Maintenez la touche Ctrl enfoncée. La barre d'état ou l'invite dynamique affiche l'instruction suivante : "Sélectionner la géométrie pour l'extension".
   • Sélectionnez la géométrie limite.
3. Relâchez la touche Ctrl.
4. Dans la fenêtre graphique, placez le curseur sur la courbe pour afficher un aperçu du résultat, puis cliquez sur la courbe pour mettre fin à l'opération.
5. Continuez à prolonger les courbes.
6. Pour arrêter l'opération, appuyez sur la touche Echap ou cliquez sur une autre commande. Vous pouvez également cliquer avec le bouton droit de la souris et choisir OK.

Démonstration du prolongement des courbes d'esquisse

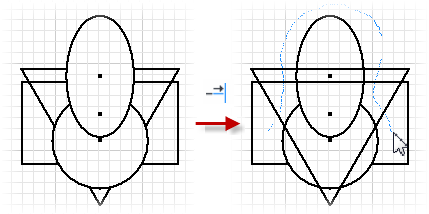

Prolonger de manière dynamique la géométrie d'esquisse (esquisse 2D)

1. Dans le ruban, cliquez sur l'onglet Esquisse le groupe de fonctions Modifier Prolonger .
2. Dans la fenêtre graphique, maintenez le bouton gauche de la souris enfoncé et déplacez le curseur sur l'esquisse.

   Lorsque la trajectoire du curseur passe sur elles, toutes les lignes ou courbes sont prolongées.

3. Pour arrêter l'opération, appuyez sur la touche Echap ou cliquez sur une autre commande. Vous pouvez également cliquer avec le bouton droit de la souris et choisir OK.

Démonstration du prolongement dynamique des courbes d'esquisse
