Utilisez les fonctions de création des connecteurs pour personnaliser vos connecteurs en choisissant des paramètres spécifiques à l'environnement Câbles et Faisceaux. Les connecteurs doivent être créés afin de pouvoir les utiliser dans les limandes. De plus, l'option d'affichage de la courbure naturelle ne fonctionne qu'entre connecteurs créés.
- Si ce n'est pas déjà ouvert, recherchez et ouvrez Enclosure_Assembly_basics.iam.
- Dans le navigateur de l'ensemble, cliquez deux fois sur la pièce 360124.
- Sous l'onglet Gérer, dans le groupe de fonctions Création, cliquez sur Création d'un connecteur.

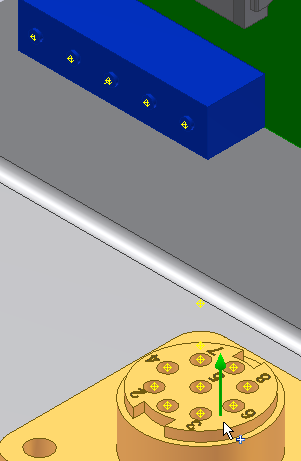

- Plusieurs caractéristiques de connecteur sont disponibles, mais dans ce didacticiel vous ne devrez définir que la partie extérieure du connecteur. Cliquez sur la face de la pièce 360124 comme illustré. Vérifiez que la flèche Vers l'extérieur se présente comme illustré.
- Cliquez sur OK pour valider les modifications.
- Dans la boîte de dialogue Résultat de la création, cliquez sur OK. Cliquez sur Retour pour terminer la modification de la pièce.
- Suivez les mêmes étapes pour créer des connecteurs à partir des pièces LTP et 360575. Dans tous les cas, vérifiez que la flèche Vers l'extérieur pointe vers l'intérieur de l'ensemble boîtier.
- Enregistrez le fichier et les pièces associées.
