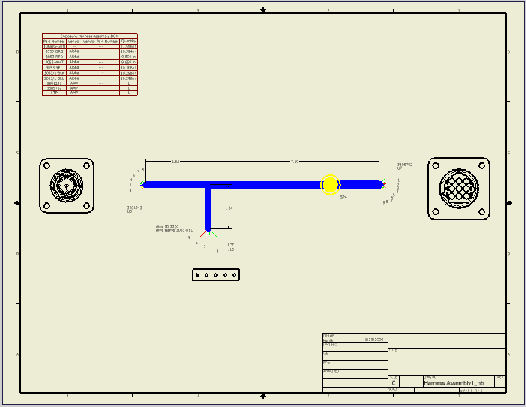

Placer et modifier des vues du connecteur sur la planche à clous

Les connecteurs ne sont pas placés automatiquement sur la planche à clous avec le faisceau correspondant. C'est à vous de les placer grâce à la commande Connecteur. Vous pouvez définir les caractéristiques d'affichage par défaut avant de placer les connecteurs ou remplacer les paramètres par défaut sur les connecteurs sélectionnés lors de leur placement. Les paramètres par défaut sont définis dans la boîte de dialogue Paramètres de la planche à clous, onglet Affichage. Toutes les vues du connecteur sont placées par défaut.

Les vues de base de connecteurs ne sont pas associatives avec les fils du segment correspondants. Lorsque les fils du segment sont déplacés, les connecteurs correspondants restent à leur place.

Remarque : Pour vérifier que l'indicateur de référence RefDes est configuré correctement avant de placer les connecteurs, examinez la liste des connecteurs. Les connecteurs peuvent cependant être placés sans RefDes.

Placer une ou plusieurs vues du connecteur

1. Créer un nouveau dessin de planche à clous ou en ouvrir un déjà existant.
2. Dans le ruban, cliquez sur l'onglet Placer les vues le groupe de fonctions Créer Connecteur .
   Remarque : Vous devez sélectionner Terminer l'esquisse pour que cette commande soit disponible.
3. Dans la boîte de dialogue Placer les vues du connecteur, procédez comme suit :
   • Pour placer toutes les vues du connecteur, cliquez sur Sélectionner tout ou OK.
   • Pour modifier les attributs d'affichage, entrez une valeur de décalage et sélectionnez une orientation ou une échelle. Dans Style, cliquez sur une touche pour afficher ou supprimer les lignes cachées et sélectionnez une vue ombrée.
   • Pour exclure une ou plusieurs vues du connecteur, désactivez les cases adéquates ou cliquez sur Effacer tout.
4. Cliquez sur OK.
5. Pour placer rapidement des connecteurs supplémentaires non placés, cliquez sur le bouton droit dans la fenêtre graphique, sélectionnez Placer les vues du connecteur et recommencez l'étape nº 3 ou cliquez sur Oui.

Remarque : Pour quitter sans placer de vue du connecteur, cliquez sur Annuler.

Modifier les vues du connecteur

Pendant la modification d'une vue de base pour un connecteur, il vous est possible de modifier l'orientation, le style, l'échelle et le libellé.

1. Sur le dessin de la planche à clous, cliquez sur le bouton droit de la vue du connecteur et sélectionnez Modifier l'orientation de la vue.
2. Dans la boîte de dialogue Vue de dessin, modifiez les paramètres au besoin :
   • Dans Orientation, cliquez sur une orientation standard dans la liste.
   • Dans Style, cliquez sur un bouton pour le style d'affichage.
   • Entrez ou sélectionnez une nouvelle échelle ou un nouveau libellé. Cliquez sur le bouton pour activer et désactiver la visibilité.
3. Cliquez sur OK.

Supprimer des vues du connecteur

Pour supprimer, cliquez sur le bouton droit de la souris sur une vue du connecteur et sélectionnez Supprimer.
