- Dans le ruban, cliquez sur l'onglet Annoter
le groupe de fonctions Cote Cote .
- Cliquez dans la fenêtre graphique avec le bouton droit de la souris pour vous assurer que le paramètre Spline min./max. est sélectionné dans le menu contextuel Paramètres d'accrochage.
- Puis, choisissez la géométrie de la spline.

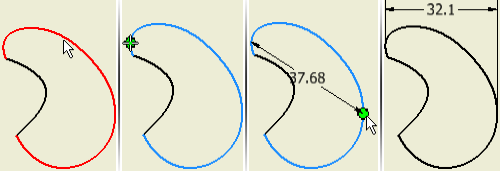

- Placez le curseur sur la spline. Les extrémités et les points X et Y min./max. peuvent alors être sélectionnés.
- Sélectionnez les points à coter et déplacez le curseur pour placer la cote. Cliquez afin d'insérer la cote à l'emplacement de votre choix.
Remarque : Lors de la cotation des points d'une spline, la première cote à afficher sera probablement une cote angulaire. Pour afficher une cote linéaire ou alignée, sélectionnez de nouveau le premier point choisi.
Ajouter des cotes à un point quelconque d'une spline
- Cliquez sur l'onglet Outils le groupe de fonctions Options Options d'application . Sous l'onglet Esquisse, dans la zone Affichage, vérifiez que l'option Axes est activée.
- Enregistrez les paramètres et fermez la boîte de dialogue Options d'application.

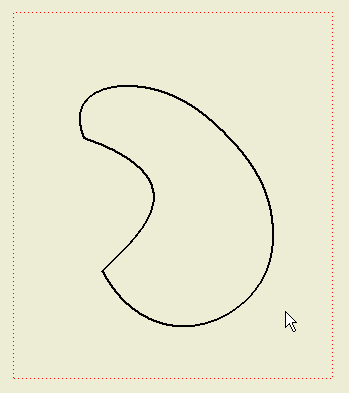

- Dans la vue de dessin, sélectionnez la géométrie de la spline que vous souhaitez coter.
- Dans le ruban, cliquez sur l'onglet Placer les vues le groupe de fonctions Esquisse Créer une esquisse .

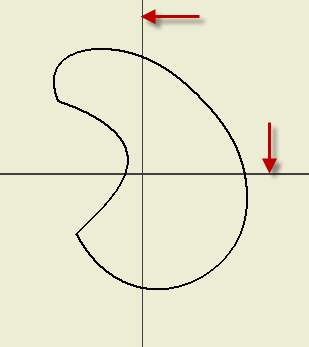

- Si vous avez activé l'option Axes, les lignes d'axe de l'esquisse s'affichent dans la vue comme indiqué dans l'illustration ci-après. Si les lignes ne sont pas visibles, annulez et essayez de nouveau.
- Dans le ruban, cliquez sur l'onglet Esquisse le groupe de fonctions Dessiner Projeter la géométrie .
- Choisissez la géométrie de la spline à projeter. Cliquez avec le bouton droit de la souris, puis choisissez Terminer une fois que vous avez fini.

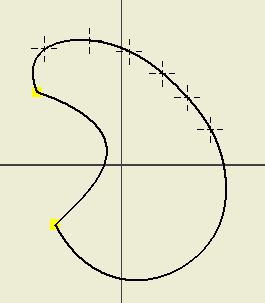

- Cliquez sur l'onglet Esquisse le groupe de fonctions Dessiner Point . Ajouter des points sur la courbe de la spline, selon vos besoins.

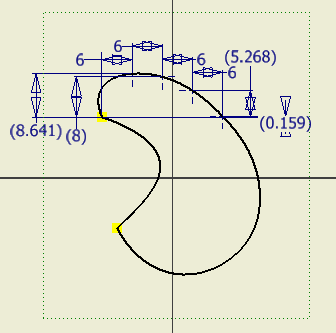

- Cliquez sur l'onglet Esquisse groupe de fonctions Contrainte Cote . Ajouter les cotes aux points sur la courbe de la spline, selon vos besoins.
- Choisissez Terminer l'esquisse pour quitter. Les cotes de l'esquisse ne sont plus visibles.
Extraction des cotes d'esquisse de spline
- Cliquez dans la fenêtre courante avec le bouton droit de la souris et choisissez Extraire les cotes dans le menu contextuel.
- Dans la boîte de dialogue correspondante, veillez à ce que l'option Sélectionner les fonctions soit activée.
- Dans le navigateur, développez la vue contenant l'esquisse, puis sélectionnez l'esquisse.
- Les cotes de l'esquisse s'affichent dans la vue. Dans la boîte de dialogue, choisissez Sélectionner les cotes, puis sélectionnez les cotes individuellement ou, à l'aide d'une fenêtre de capture, sélectionnez plusieurs cotes.
- Une fois terminé, cliquez sur Appliquer ou sur OK.
- Appliquez le formatage des cotes, si nécessaire.
