Le maillage s'applique d'abord à la configuration de base. Si des erreurs de modélisation sont détectées, un message s'affiche indiquant que le maillage risque d'échouer. Les échecs de maillage peuvent être dus à diverses raisons. Ils sont signalés de la manière suivante :
- La boîte de dialogue de l'état du maillage indique l'erreur.
- Un libellé d'échec et un repère s'affichent sur le modèle dans la zone graphique. Le repère indique l'endroit où l'échec s'est produit. Il est accompagné de brèves recommandations spécifiques à la situation. Si nécessaire, vous pouvez apporter des modifications au libellé de maillage (voir Manipuler les libellés dans la fenêtre graphique).Remarque : Si l'échec a lieu sur une pièce masquée, son libellé ne s'affiche pas dans la zone graphique.
- Dans le navigateur, sous le noeud Maille, un dossier Echecs contient tous les noeuds liés aux libellés d'échec.
Echecs de maillage
- Si un échec se produit dans la configuration de base. Le maillage en cours s'interrompt et vous recevez un message d'échec.
- Si une étude paramétrique détecte un échec. Vous êtes alors informé de l'échec en question. Toutefois, le maillage continue dans les configurations restantes.
Le maillage échoue dans les cas suivants :
Libellés d'échec de maillage
- Cliquez sur le libellé ou le noeud d'échec de maillage dans le navigateur pour afficher des informations supplémentaires dans la fenêtre graphique. Cliquez sur un autre libellé ou noeud d'échec de maillage, ou sur un espace vide de la fenêtre graphique, pour masquer les informations.
- Les noeuds d'échec individuels possèdent une commande de visibilité, disponible à partir du menu contextuel.
Exclure des composants
Dans les cas d'échec de maillage, la boîte de dialogue Maillage affiche le message
Echec du maillage et le navigateur affiche le dossier Echecs
sous le noeud Maillage
. Le dossier Echecs contient les composants affectés par des échecs de maillage.

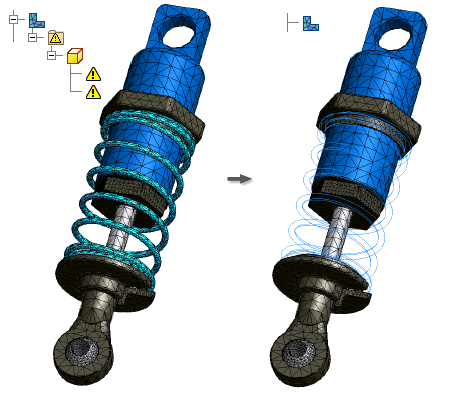

Vous pouvez choisir des composants dans le dossier d'échec de maillage pour les exclure de la simulation :
- Développez le dossier Echecs.
- Cliquez sur un composant avec le bouton droit de la souris et choisissez Exclure de la simulation. L'icône Mise à jour requise
s'affiche en regard des noeuds Maillage et Contacts
. - Cliquez avec le bouton droit de la souris sur le noeud Maille et choisissez Mettre à jour le maillage.
- Cliquez avec le bouton droit de la souris sur le noeud Maille et choisissez Vue du maillage. Le composant exclus n'est plus maillé.
- Continuer votre simulation.
