Vous allez définir, à présent, des conditions aux limites en ajoutant des contraintes et des charges à la structure. Commencez par ajouter des contraintes.
- Dans le groupe de fonctions Contraintes, cliquez sur Fixe
. La boîte de dialogue qui s'affiche vous permet de sélectionner un emplacement. - Sélectionnez les deux perçages dans lesquels passait la vis. Ce sont les deux perçages restant une fois la vis exclue de la simulation.
- Cliquez sur OK. Les deux faces sont contraintes à un axe, comme si la vis était là.
A présent, vous allez assigner des charges aux composants.
- Dans le groupe de fonctions Charges, cliquez sur Force

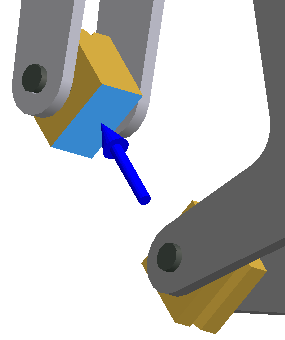

. La boîte de dialogue qui s'affiche vous permet de sélectionner un emplacement. - Sélectionnez la face du composant ch_09-Upper_Grip, comme indiqué.
- Dans la boîte de dialogue, entrez 100 pour la valeur de magnitude, puis cliquez sur OK.

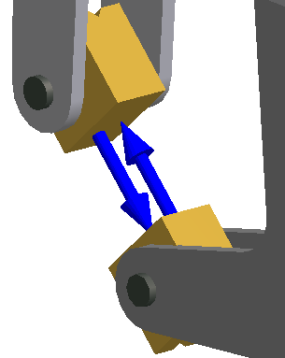

- Répétez les étapes précédentes pour le composant ch_09-Lower_Grip.
- Cliquez sur OK pour fermer la boîte de dialogue Force.
