Placer un corps de moule à deux plaques

Dans cette section, vous allez placer un corps de moule à deux plaques.

1. Dans le ruban, cliquez sur l'onglet Ensemble de moule le groupe de fonctions Ensemble de moule Corps de moule .

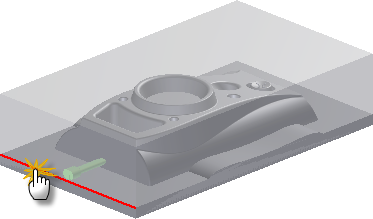

2. Dans la boîte de dialogue Corps de moule, assurez-vous que la sélection Placement est active. Sélectionnez le bord qui sépare le noyau et l'empreinte pour localiser le point de référence de placement, comme indiqué dans l'image suivante.

3. Dans la boîte de dialogue Corps de moule, définissez Constructeur et type sur FUTABA-SA-S.
4. Définissez la taille sur 400 x 450 mm.
5. Cliquez sur OK pour générer la configuration de base, comme illustré dans l'image suivante.
6. Eventuellement, si vous avez activé Demander les noms de fichier, cliquez sur OK dans la boîte de dialogue Attribution d'un nom de fichier pour accepter les valeurs par défaut et générer le corps de moule.
