Un modèle numérique unique permet aux équipes d'ingénierie de concevoir des produits tandis que les équipes de production conçoivent les moules. Cette procédure permet d'éviter les erreurs de fabrication et de réduire de manière significative les délais de livraison.
L'interface utilisateur vous guide pas à pas dans la conception de moule.
Fonctions principales et avantages

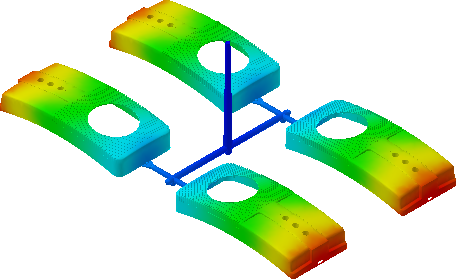

- Analyse de Moldflow : indique la qualité des pièces pendant les phases de conception préliminaire et évite des problèmes en aval.
- Moule multi-empreintes différentes : permet de gérer les moules multi-empreintes différentes. Vous pouvez passer d'une pièce en plastique chargée à une autre pour effectuer la conception du plan de joint de chaque jeu de noyau et d'empreinte.
- Système d'alimentation et point d'injection : permet de spécifier le type et l'emplacement des points d'injection et de définir l'esquisse, la taille et les caractéristiques de forme du système d'alimentation.
- Circuit de refroidissement : améliore l'efficacité de la conception de moule et simplifie le processus de création de circuits de refroidissement complexes.
- Conception de noyau et d'empreinte : permet de résoudre les problèmes complexes de la définition de joint. L'association de ces fonctions permet de combler les espacements et de créer automatiquement et dynamiquement des remplissages de perçages et des surfaces de plan de joint.
- Outils et bibliothèques de composants standard : prend en charge un ensemble varié de composants provenant de bibliothèques du commerce et propose un service de composants permettant de créer des pièces personnalisées.
- Automatisation du dessin : la fonction d'automatisation du dessin 2D génère automatiquement des dessins professionnels de moule 2D, de manière isolée ou par lots, basés sur les modèles 3D du moule. La fonction de gestion de dessin permet d'accéder simplement aux dessins 2D générés automatiquement pour les afficher, les supprimer, les ouvrir et les renommer.
- Corps de moule standard et personnalisés : permet d'accéder à une bibliothèque contenant une grande variété de corps de moule standard proposés par 14 fabricants. La fonction de personnalisation de corps de moule permet d'ajouter, de supprimer et de personnaliser les composants, puis d'assembler de nouveau tous les composants de l'ensemble de corps de moule. Sans connaissances en programmation, vous pouvez inclure vos propres conceptions de corps de moule.
- Complète associativité : le processus de conception de moule de Mold Design est entièrement associatif. Vous pouvez modifier les conceptions de moule à votre guise. Les modifications apportées à la pièce moulable sont automatiquement répercutées sur le noyau et l'empreinte. Les changements de circuits de refroidissement, de plaques ou de composants standard sont automatiquement répercutés sur le corps de moule.
