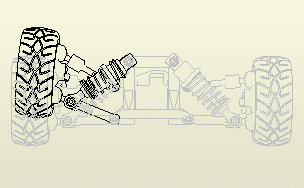

Les représentations positionnelles capturent un "instantané" cinématique d'un ensemble pour afficher les composants dans différentes configurations. Plusieurs représentations positionnelles peuvent être enregistrées dans un fichier ensemble. Vous pouvez spécifier une représentation positionnelle par son nom lorsque vous créez une vue de dessin de base. La vue créée est associée à la représentation positionnelle et est mise à jour pour refléter les modifications apportées à la représentation.
- Créez ou ouvrez un dessin.
- Dans le ruban, cliquez sur l'onglet Placer les vues
le groupe de fonctions Créer Base . - Dans la boîte de dialogue Vue de dessin, localisez le fichier d'ensemble.
- Dans l'onglet Composant, sélectionnez une représentation positionnelle dans la liste Position.
- Définissez les autres options dans la boîte de dialogue Vue de dessin, puis cliquez sur OK.
- Cliquez dans la fenêtre graphique pour positionner la vue.
