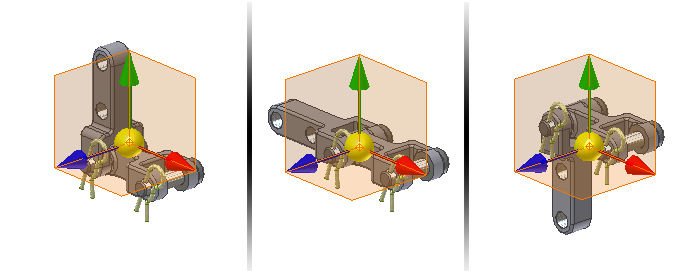

La sphère placée sur l'axe du symbole du centre de gravité contient un point de construction pouvant être sélectionné. Le point de construction placé à l'intérieur de la sphère indique l'emplacement du centre de gravité de l'ensemble, du sous-ensemble ou de la pièce sélectionné(e). Les flèches directionnelles indiquant les axes X, Y et Z et les plans de construction sélectionnables XY, XZ et YZ sont également affichés.
- Dans le navigateur ou la fenêtre graphique, cliquez deux fois sur la racine de l'ensemble, le sous-ensemble ou la pièce afin de l'activer.
- Dans le ruban, cliquez sur l'onglet Afficher
le groupe de fonctions Visibilité Centre de gravité .
Pour désactiver le symbole du centre de gravité, répétez les opérations précédentes.
Remarque : si un ensemble contient des composants virtuels et qu'un de ces derniers possède un volume ou une masse, le centre de gravité de l'ensemble risque de ne pas être précis.
