Le raccord personnalisé est le composant essentiel du style de vidange automatique. Il détermine l'angle d'inclinaison et constitue la différence fonctionnelle entre un style de vidange automatique et tout autre style.
Lors de la création, vous préparez une pièce pour la publication dans le Centre de contenu en ajoutant au modèle des données spécifiques. Terminez le processus de création à l'aide de l'outil de création de tube et tuyau avant de procéder à la publication dans le Centre de contenu.
- Ouvrez le fichier self-drain_elbow.ipt placé dans le répertoire Tube & Pipe.

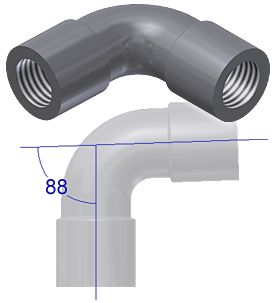

Ce coude a été créé de manière à ce qu'il existe un angle de 88 degrés entre les axes de connexion. Il est prêt à l'emploi pour les procédures de création et de publication. Aucune autre tâche de conception n'est nécessaire.
- Dans le ruban, cliquez sur l'onglet Gérer
le groupe de fonctions Auteur Tube et tuyau

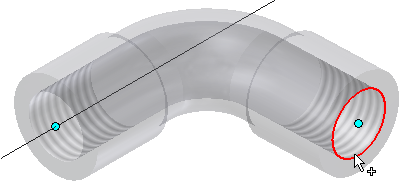

. - Pour définir le point de connexion pour la première connexion, sélectionnez l'arête circulaire.
- Cliquez sur le sélecteur Axe.
- Sélectionnez à nouveau l'arête circulaire.
- Définissez Taille nominale sur 3/4.
- Modifiez votre sélection en Numéro de connexion 2.

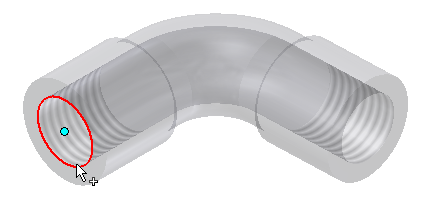

- Sélectionnez l'autre arête circulaire pour définir ce point de connexion.
- Cliquez sur le sélecteur Axe.

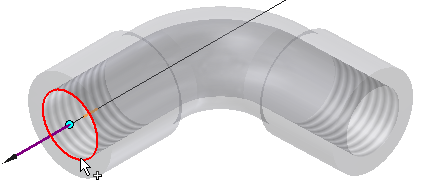

- Sélectionnez à nouveau l'arête circulaire.

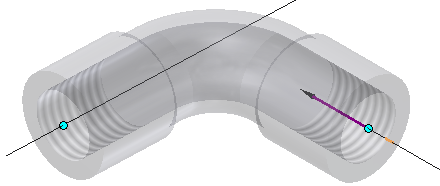

Inversez la direction du vecteur de connexion de manière qu'il pointe vers l'extérieur, à l'opposé du coude. Les deux vecteurs de connexion pointent vers l'extérieur du raccord.
Le champ Angle indique l'angle entre les deux axes. Dans cet exemple, un angle de 88 degrés est utilisé.
- Définissez Taille nominale sur 3/4.
- Dans la zone Insertion, sélectionnez Distance dans le menu déroulant max, puis entrez 1 comme valeur.
- Vérifiez que la valeur Min est définie sur 70 (du % de max).
- Cliquez sur OK.
Un message vous indique que la création a réussi.
