Au lieu d'utiliser la commande Extrusion à partir du ruban, du clavier ou du menu de marquage, la manipulation directe fournit une autre méthode de création d'une extrusion.

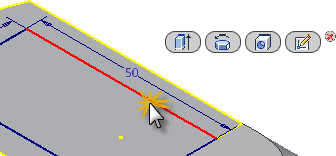

- Sélectionnez l'une des quatre lignes comprenant l'esquisse de rectangle pour afficher la mini-barre d'outils Esquisse.
. - En partant de la gauche, la mini-barre d'outils Esquisse propose les quatre options suivantes :
- Extrusion
- Révolution
- Perçage
- Modifier l'esquisse

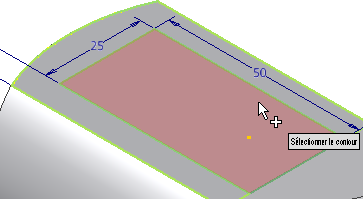

- Cliquez sur le bouton Extruder et sélectionnez le rectangle comme contour à extruder. Veillez à cliquer à l'intérieur du rectangle.
- Lorsque la mini-barre d'outils s'affiche, cliquez sur la flèche déroulante du bouton Opération et sélectionnez l'option Soustraction
. - Notez que la direction d'extrusion change automatiquement de Direction 1 en Direction 2. Inventor reconnaît que le contour d'esquisse a été créé sur une face de pièce et qu'une opération de soustraction peut être effectuée uniquement sur un objet existant.
- A présent, sélectionnez l'option A travers tout dans le menu déroulant du bouton Encombrement
et cliquez sur le bouton vert OK pour mettre fin à l'exécution de la commande Extruder .
La nouvelle fonction Extrusion 2 est ajoutée au navigateur Modèle.
