Modifier une vue de dessin

Vous pouvez modifier le libellé, l'échelle, le style d'affichage et d'autres attributs d'une vue de dessin. Si vous le souhaitez, vous pouvez choisir une représentation de vue de conception différente pour afficher la visibilité des composants dans une représentation de positionnement afin de créer une vue à partir d'un "instantané" cinématique de l'ensemble.

Conseils :

Remarque : Si vous supprimez une vue comportant des vues projetées, en coupe, de détail ou auxiliaires dépendantes, celles-ci sont automatiquement supprimées.

Pour modifier une vue de dessin :

  1. Dans la fenêtre graphique ou le navigateur, sélectionnez la vue à modifier.
  2. Cliquez avec le bouton droit de la souris, puis choisissez Modifier la vue dans le menu contextuel.
  3. Sous l'onglet Composants de la boîte de dialogue Vue de dessin, modifiez les options liées au modèle source.

    Dans le cas de vues de dessin d'ensembles, vous pouvez également effectuer les opérations suivantes :

    • Changer l'association d'une vue en représentation de vue de conception Cliquez sur la flèche pour sélectionner une représentation de vue de conception, puis cochez la case Associative.
    • Le cas échéant, sélectionnez une représentation positionnelle différente.
    • Pour une famille d'iEnsembles, sélectionnez le membre à représenter dans la vue.
    • Sélectionnez une représentation de niveau de détail en vue d'améliorer la génération des vues en utilisant uniquement les composants non masqués dans la vue.
  4. Sous l'onglet Etat du modèle, changez l'état de construction soudée, les options de référence ou les options de calcul des lignes cachées. Les options disponibles dépendent du type de fichier utilisé pour créer la vue.
  5. Sous l'onglet Options, modifiez les attributs des données de référence ou les caractéristiques d'affichage.
  6. Modifiez les options supplémentaires :
    • Sélectionnez l'échelle de la vue et modifiez l'identificateur de vue.
    • Activez ou désactivez la visibilité du libellé de vue.
    • Dans la boîte de dialogue Formater le texte, cliquez sur Modifier le libellé de la vue.
    • Définissez le style d'affichage : affichez ou supprimez les lignes masquées et, le cas échéant, sélectionnez la vue ombrée.
      Remarque : Si l'option Vue de base est sélectionnée, il est impossible de changer l'échelle ou le style d'affichage.
  7. Cliquez sur OK pour fermer la boîte de dialogue Vue de dessin.

Masquer une vue de dessin

  1. Cliquez sur une vue de dessin avec le bouton droit de la souris dans le navigateur Modèle ou la fenêtre graphique.
  2. Sélectionnez l'option Masquage dans le menu contextuel.
Remarque : Pour annuler le masquage d'une vue de dessin, cliquez dessus avec le bouton droit de la souris dans le navigateur Modèle et désélectionnez l'option Masquage.
Conseil : Le masquage de plusieurs vues de dessin améliore les performances des dessins créés pour les ensembles de grande taille.

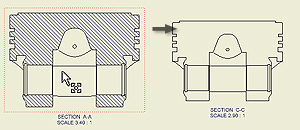

Gérer l'héritage de coupe pour les vues enfant

Vous pouvez déterminer si les vues enfant héritent ou non de la coupe, section sortie, interruption ou coupe locale.

  1. Dans la fenêtre graphique ou le navigateur, sélectionnez la vue enfant.
  2. Cliquez avec le bouton droit de la souris, puis choisissez Modifier la vue dans le menu contextuel.
  3. Ouvrez l'onglet Options d'affichage de la boîte de dialogue Vue de dessin, puis sélectionnez les options appropriées dans la section Héritage de coupe. Les coupes sélectionnées sont alors héritées de la vue parent.
    Remarque : Les options disponibles dépendent du type de vue modifiée.
  4. Cliquez sur OK pour fermer la boîte de dialogue Vue de dessin.
