Ajout d'un frottement et achèvement du rapport entre la fourche et le guide
- Dans le navigateur, cliquez avec le bouton droit de la souris sur Blade set.iam, puis choisissez Flexible. Défini en tant que flexible, l'ensemble est placé dans le dossier des groupes soudés. Les contraintes sont calculées à l'intérieur de cet ensemble et la contrainte entre la fourche et les lames entraîne l'ajout d'une liaison de pivot.

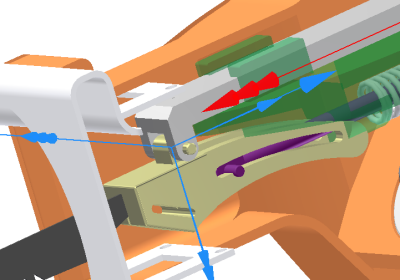

- Comme mentionné plus haut, l'ensemble ne présente encore aucun frottement. Dans cette étape, un frottement est imposé à la liaison à glissière. Cliquez avec le bouton droit de la souris sur la liaison à glissière entre les composants Guide et Scottish Yoke, puis choisissez Propriétés.
- Cliquez sur l'onglet Degré de liberté 1. Cliquez sur la commande de force de la liaison
. Sélectionnez l'option Activer la force de la liaison. Saisissez un coefficient de frottement sec de 0.1 et cliquez sur OK. - Ajoutez une contrainte de manière à positionner le composant Scottish Yoke par rapport à l'ensemble de manivelle. Définissez la vue de navigateur sur Modèle et développez le noeud Blade set.iam.
- Développez le noeud Scottish Yoke et cliquez sur la commande Contrainte.
- Dans le navigateur, sélectionnez le plan de construction 3 sous le composant Scottish Yoke.

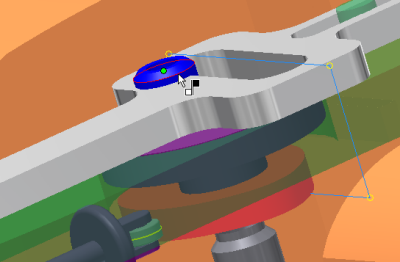

- Dans la zone graphique, sélectionnez une arête circulaire du composant Roller appartenant à l'ensemble Crank cam. Une liaison ponctuelle est ajoutée pour représenter la contrainte.
Cette liaison comporte cinq degrés de liberté et une contrainte. Cette définition est suffisante pour transmettre le mouvement sans trop contraindre le modèle. La simulation dynamique détecte les conditions de surcontrainte et vous aide à les résoudre.
