Les vues de raster permettent de vérifier un dessin ou de créer des annotations de dessin avant la fin du calcul précis des vues de dessin.
 |

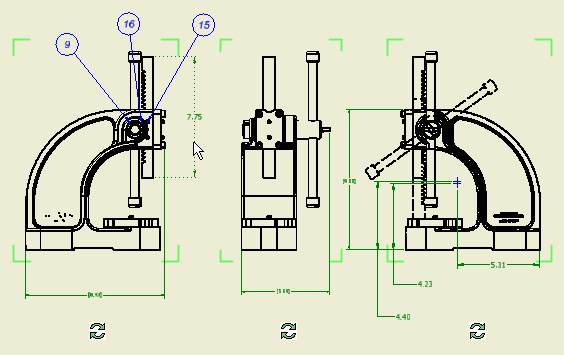

Les vues de raster sont signalées par des glyphes d'angle verts dans la fenêtre graphique et par une icône spéciale dans le navigateur. Placez le curseur sur une icône de vue de raster pour afficher une info-bulle indiquant la progression du calcul précis. |
Pendant le calcul des vues précises, vous pouvez annoter les vues de raster. Vous pouvez, par exemple :
- Ajout de cotes
- Ajout de symboles ou de notes
- Ajout de tableaux
- Création de repères
- Créer une liste de pièces
- Création de vues projetées ou d'autres vues de dessin
Démonstration : utilisation des vues de raster
Fonctions non disponibles pour les vues de raster
| Traits d'axe automatiques | Création impossible pour les vues de raster. |
| Repère automatique | Cette commande ne peut pas être utilisée pour les vues de raster. |
| Fonctions de modèle | Sélection en tant qu'arêtes impossible dans les vues de raster. |
Fonctions agissant différemment pour les vues de raster
| Arêtes de modèle tangentes | Toujours affichées dans les vues de raster. Leurs propriétés ou leur visibilité ne peut pas être modifiée. |
| Arêtes d'interférence | Jamais affichées dans les vues de raster. |
| Pièces de référence | Leur géométrie peut être incomplète dans les vues de raster. |
| Tables de perçage | Les options Vue et Fonction ne sont pas disponibles pour les vues de raster. |
| Annotations de taraudage | Les fonctions de taraudage ne s'affichent pas dans les vues raster. Des notes de taraudage nouvelles ou existantes sont attachées aux fonctions de taraudage une fois les vues devenues précises. |
| Imprimer | Lorsqu'un dessin comporte des vues de raster, vous pouvez imprimer les vues actives, patienter jusqu'à ce que toutes les vues soient précises ou annuler l'impression. Conseil : Il est déconseillé d'imprimer les vues de raster, car la géométrie des vues de raster imprimées peut être différente de celles des vues précises.
|
| Exporter vers AutoCAD DWG, DWF, DXF ou PDF | Opération ne pouvant pas être exécutée pour un dessin avec vues de raster. Si un calcul de vue est en cours, une barre de progression s'affiche. Vous pouvez attendre la fin du calcul ou annuler l'exportation. |
| Enregistrer et fermer | Les dessins contenant des vues de raster peuvent être enregistrés et fermés. Lorsque vous les rouvrez, les vues de raster sont automatiquement recalculées en tant que vues précises. |
Calcul de vue de dessin
Des vues de dessin précises sont calculées en arrière-plan. Un processus distinct s'exécute pour chaque vue de raster jusqu'à la fin du calcul de vue.
Les vues de raster deviennent automatiquement précises dès la fin du calcul. La géométrie de vue s'affiche et le glyphe d'angle vert disparaît de la fenêtre graphique. L'icône de vue de raster est remplacée par une icône de vue de dessin normale dans le navigateur.
Les vues de dessin précises utilisent les informations du modèle. Si le modèle n'est pas disponible ou si le dessin est en mode différé, le calcul est repoussé et les vues de raster ne deviennent pas précises.
