Une fois la simulation terminée, le diagramme des résultats de Contrainte de Von Mises s'affiche dans la zone graphique. Le jeu de résultats complet est placé dans le dossier Résultats.
Vous pouvez afficher les résultats à l'aide de plusieurs commandes. La plupart de ces commandes sont situées dans les groupes de fonctions Résultat et Affichage.
- Dans le groupe de fonctions Affichage, cliquez sur Afficher la valeur maximale
. Un libellé s'affiche dans la fenêtre graphique avec une ligne de repère pointant vers l'emplacement de la valeur maximale. Dans cet exemple, cette valeur est occultée par d'autres composants. - Développez le noeud de navigateur de l'ensemble pour affiche la liste des composants.
- Désactivez la visibilité des pièces masquant l'emplacement de la contrainte.
- Lower Plate:1
- Upper Plate: 1
Cliquez sur le composant avec le bouton droit de la souris et choisissez Visibilité.

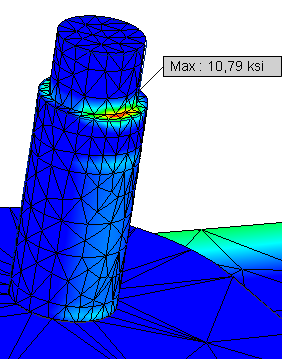

- Les commandes de rotation et zoom avant vous permettent d'afficher l'emplacement de la valeur maximale.
Cliquez deux fois sur les divers noeuds de résultats pour afficher les données correspondantes dans la fenêtre graphique.
