Importer des données d'Inventor

Basculez vers AutoCAD Electrical.

Appliquez le connecteur et les fils ajoutés modèle 2D.

1. Sélectionnez SchématiqueInsérer un composantInsérer un connecteur (de la liste).
2. Dans la vue Mes documents\Acade 2011\Aedata\Tutorial\Aegs\Interoperability, sélectionnez driverseat_from_inv_exported.xml. Cliquez sur Ouvrir.
   Remarque : Si vous ne disposez pas d'Inventor, utilisez le fichier fourni driverseat_from_inv.xml.

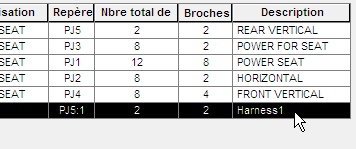

3. Le connecteur que vous avez ajouté dans Inventor est répertorié dans la boîte de dialogue Sélection du connecteur. Sélectionnez la ligne correspondant au connecteur.

4. Au bas de la boîte de dialogue, cliquez sur Détails.
5. Dans le menu Affichage > Connecteur, choisissez Horizontal.

   L'affichage dans la boîte de dialogue bascule à l'horizontale.


6. Cliquez sur Insérer. Placez le connecteur à droite de l'interrupteur principal du siège.

7. Dans la boîte de dialogue Sélection du connecteur, cliquez sur Transformer en fil. AutoCAD Electrical connecte les broches comme spécifié dans Inventor.


Vous avez terminé le didacticiel.
