Vous avez la possibilité de modifier le style d'interruption, l'affichage, l'espacement, le nombre de symboles, la position et la surface de la vue du composant utilisée par l'interruption.
Modifier le style d'interruption, l'affichage, l'espacement ou le nombre pour un symbole
- Dans la fenêtre graphique, sélectionnez une ligne d'interruption, cliquez avec le bouton droit de la souris et choisissez Modifier l'interruption dans le menu contextuel.
- Modifiez les options appropriées dans la boîte de dialogue et cliquez sur OK.
Remarque : Vous ne pouvez pas modifier l'orientation d'une interruption existante. Si l'orientation d'une interruption est incorrecte, supprimez cette interruption, puis placez-en une nouvelle avec l'orientation souhaitée.

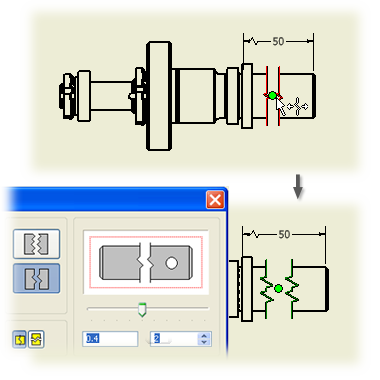

Modifier la position et la proportion de vue du composant utilisée par l'interruption
- Sélectionnez une interruption de vue pour mettre les lignes d'interruption en évidence.
- Faites glisser les lignes d'interruption afin de modifier la position de l'interruption.
- Faites glisser une des lignes d'interruption de façon à augmenter ou réduire la surface de vue utilisée. Si vous déplacez une ligne d'interruption en l'éloignant de l'emplacement de l'interruption d'origine, la surface de vue utilisée augmente. Si vous déplacez une ligne d'interruption en l'approchant de l'emplacement de l'interruption d'origine, la surface de vue utilisée est réduite.
Remarque : Sélectionnez des paires ou des jeux d'interruption afin de déplacer des interruptions simultanément.
Modifier la position de l'interruption d'une ligne de cote
- Sélectionnez une ligne de cote interrompue.
- Faites glisser le manipulateur d'interruption de ligne de cote jusqu'à la position adéquate.
Modifier la visibilité de l'interruption d'une ligne de cote
- Sélectionnez une ligne de cote interrompue.
- Faites glisser l'interruption de ligne de cote interrompue de sorte que l'interruption soit masquée par le texte de cote. Vous pouvez également faire glisser le texte de cote sur l'interruption.
Modifier la visibilité de symboles d'annotation masqués par une interruption de vue
Un symbole d'annotation attaché à la zone supprimée par une interruption est un symbole masqué.
- Sélectionnez une interruption de vue.
- Faites glisser la position de l'interruption ou réduisez la surface utilisée par l'interruption de façon à afficher le symbole d'annotation.
- Modifiez l'emplacement de ce symbole d'annotation.
