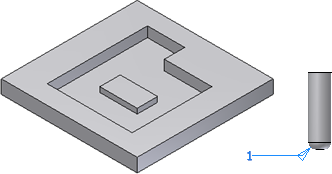

L'application d'un congé à la case afin de modéliser un processus de fraisage à l'aide d'un outil de 3 mm de diamètre et de 1 mm de rayon de coupe requiert que toutes les arêtes verticales concaves possèdent un congé de 1.5 mm de rayon (généré par l'approche verticale de l'outil) et que les arêtes de la face inférieure présentent un congé de 1 mm de rayon correspondant au rayon de coupe de l'outil.
- Dans le ruban, cliquez sur l'onglet Modèle 3D
le groupe de fonctions Pièce en plastique Congé suivant des règles
. - Définissez Source sur Face et sélectionnez la face inférieure de la case.

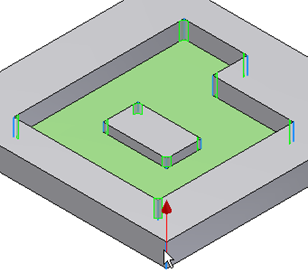

- Définissez la règle sur Arêtes incidentes et sélectionnez une arête verticale pour définir l'axe.
- Vérifiez que la flèche de direction pointe vers le haut afin d'inclure toutes les arêtes verticales commençant sur la face sélectionnée et dirigées vers le haut. Si vous tentez d'inverser la direction, aucune arête n'est sélectionnée. Entrez un rayon de 1.5 mm.
- Lors de l'usinage de la case, si vous ne souhaitez pas arrondir les arêtes convexes, désactivez l'option Tous les arrondis dans la zone Options.
- Définissez les congés de 1 mm de rayon des arêtes du bas.
- "Cliquer pour ajouter" une nouvelle règle. Définissez Source sur Face. Sélectionnez la même face que dans la règle précédente, mais définissez la règle sur Toutes les arêtes.
- Entrez un rayon de 1 mm, puis cliquez sur OK pour terminer le congé suivant des règles.
Même si la forme de la case a été modifiée, le congé suivant des règles est reconstruit correctement.
