Exécution de simulations

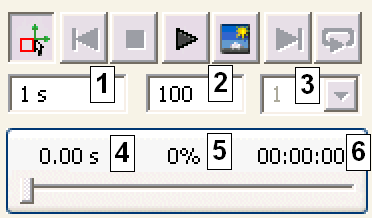

Le lecteur de simulation contient de nombreux champs parmi lesquels :

1. Heure de fin
2. Images
3. Filtre
4. Durée de simulation
5. Pourcentage de la simulation effectuée
6. Durée réelle de calcul


   Panneau de simulation

Champ Heure de fin

Contrôle le temps total disponible pour la simulation.

Champ Images

Contrôle le nombre de cadres d'images disponibles pour une simulation.

Champ Filtre

Contrôle le pas d'affichage des cadres. Si la valeur est 1, tous les cadres s'affichent. Si la valeur est 5, un cadre sur cinq s'affiche, etc. Ce champ est modifiable lorsque le mode de simulation est actif mais qu'aucune simulation n'est en cours.

Valeur Durée de simulation

Montre la durée du mouvement du mécanisme tel qu'il serait vu à l'aide du modèle physique.

Valeur Pourcentage de la simulation effectuée

Montre le pourcentage réalisé d'une simulation.

Valeur Durée réelle de calcul

Indique la durée réelle nécessaire pour effectuer la simulation. La complexité du modèle et les ressources de l'ordinateur ont une incidence sur la durée.

Conseil : Cliquez sur la commande Actualisation de l'écran pour désactiver cette fonction pendant la simulation. La simulation s'exécute, mais sans représentation graphique.

Avant de l'exécuter, effectuez les ajustements indiqués ci-après.

Configuration d'une simulation

1. Dans le lecteur de simulation, tapez 0.5 s dans le champ Heure de fin.
   Conseil : Les noms des champs du lecteur de simulation sont indiqués par des info-bulles.
2. Dans le champ Images, tapez 200. En augmentant le nombre d'images, vous obtiendrez de meilleurs résultats sur le Graphique de sortie.
3. Dans le panneau de simulation, cliquez sur Exécuter.

   Lorsque le composant Motor se déplace, les autres composants de la chaîne cinématique se déplacent en conséquence.

   Remarque : Comme aucune force de frottement ou d'amortissement n'a été spécifiée, le mécanisme n'implique aucune perte. Aucun frottement ne se crée automatiquement entre les composants.
4. Si la simulation est encore en cours d'exécution, cliquez sur le bouton Arrêter du panneau de simulation.
5. Cliquez sur Activer le mode de construction.

Comme vous pouvez le voir, l'exécution de la simulation n'a pas permis d'obtenir un mouvement, car la chaîne cinématique est incomplète. Dans le chapitre suivant, vous complèterez la construction et activerez le mouvement.
