Partie 1 - Créer des pièces à partir de fichiers DWG.
- Catégorie
-
Echange de données
- Temps nécessaire
-
10 minutes
- Fichier didacticiel utilisé
-
eBox2.dwg
Remarque : Consultez les instructions d'installation figurant dans les fichiers du didacticiel sur le site
http://www.autodesk.com/inventorlt-tutorial-data-sets-2014. Ensuite, téléchargez les jeux de données de didacticiel et les instructions d'installation figurant dans les fichiers du didacticiel, et installez les jeux de données comme indiqué.
Importez deux calques à partir d'un fichier DWG contenant plusieurs calques en vue de créer une pièce extrudée simple.

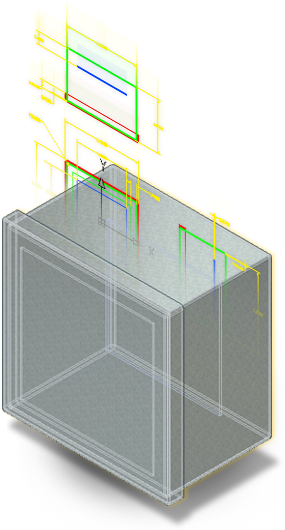

Ce didacticiel constitue la première partie de deux didacticiels au cours desquels vous allez créer deux modèles solides d'Autodesk Inventor LT à partir d'un fichier 2D DWG fourni.
Conditions préalables
- Savoir comment définir le chemin du travail et naviguer dans l'espace objet à l'aide des divers outils de visualisation.
- Voir la rubrique d'aide Mise en route pour plus d'informations.
Les calques importés contiennent des éléments géométriques et des cotes qui permettent de définir l'esquisse utilisée pour créer la pièce extrudée.
Conseils de navigation
- Utilisez Suivant ou Précédent dans l'angle inférieur gauche pour passer à la page suivante ou revenir à la précédente.
